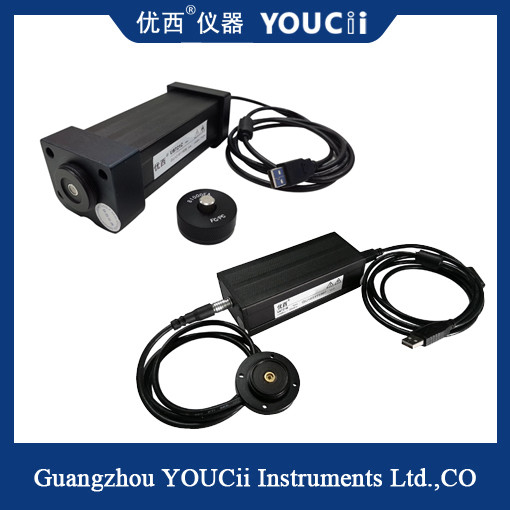

Optik Güç Ölçer Probu Küçük Boyutlu ve Yüksek Verimli Güç İsteğe Bağlı
Guangzhou Youxi'nin U8721 yüksek hızlı optik güç ölçer modülünün örnekleme periyodu ABD seviyesine ulaşabilir ve veriler daha hızlı alınıp işlenebilir.Güç ölçer modülü, PC ile doğrudan iletişim kurabilen, verileri görüntüleyebilen ve yapılandırma yazılımı aracılığıyla parametreleri ayarlayabilen USB iletişim arayüzünü kullanır.
U8721 yüksek hızlı optik güç ölçer modülü, yüksek hassasiyetli WDM bileşenlerinde, optik dalga kılavuzu ızgara dizisi AWG bileşenlerinde, düzlemsel optik dalga kılavuzu PLC bileşenlerinde, WSS, OPM, DPSK, optik amplifikatör EDFA ve diğer genel optik fiber optik ölçüm uygulamalarında kullanılabilir.Guangzhou Youxi güç ölçerin diğer modelleriyle karşılaştırıldığında U8721, yüksek hızlı örnekleme ve küçük şekil özelliklerine sahiptir, özellikle çok kanallı optik güç ölçer örnekleme sistemine montaj için uygundur.
Uygula
▲WDM, GFF, AWG, PLC cihaz testi
▲Ekleme kaybı, geri dönüş kaybı ölçümü
▲Optik fiber sensör, fiber optik kablo testi
▲Polarizasyon modu dağılımı PMD ve polarizasyona bağlı kayıp PDL ölçümü
▲Optik fiber, iletişim Ar-Ge laboratuvar testi
| Modeli |
sen8721A |
sen8721B |
sen8721C |
sen8721D |
sen8721H |
| Sensör Elemanı |
InGaAs |
| Dalga boyu aralığı |
850 ~ 1700nm |
| Kalibrasyon dalga boyu |
850/980/1310/1510~1640nm sürekli kalibrasyon |
| Güç Aralığı (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Güç örnekleme periyodu (Oran)
|
100 ABD(10KHz) |
10 bize(100KHz) |
| Uygulama Elyaf Tipi |
Standart SM ve MM |
| Optik Giriş Arayüzü |
Çıplak fiber eklemi veya FC'yi destekleme/LC/SC Adaptörü |
|
Referans koşulunda Mutlak Belirsizlik (doğruluk)
|
± %4 (1200 nm ~ 1610 nm) |
|
Referans koşulunda Bağıl Belirsizlik (doğruluk)
|
< 0,02 dB Tipik değer |
| Doğrusallık (güç) |
≤± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) |
| Geri dönüş kaybı |
> 40 dB |
| İletişim arayüzü |
USB |
+Tetik |
+Trig +BNC |
+Tetik |
| Kalibrasyon süresi |
2 yıl |
| Çalışma Sıcaklığı |
0 ~ +40°C |
| Depolama sıcaklığı |
-30 ~ +80°C |
| Boyutlar |
52mm Y,60 mm G,150 mm D |
| Ağırlık |
1,0 kilo |
Tanım:
U8721A esas olarak yüksek hızlı optik güç izleme için kullanılır.
U8721B ışığa duyarlı yüzey PD harici, esas olarak uzaysal ışık tarama ölçümü için kullanılır.
U8721C hızlı senkron tarama esas olarak DWDM/AWG dalga boyu tarama ölçüm sisteminde kullanılır.
U8721D BNC analog çıkışlı hızlı senkronize tarama.
USB'den 1B4 çekirdekli korumalı kabloya
İletişim portu USB'ye 1B4 çekirdekli korumalı kabloya bağlanır ve iletişim kurmak için doğrudan bilgisayara bağlanır.
