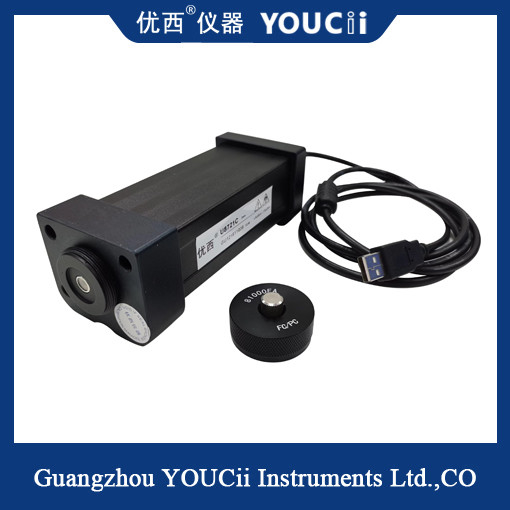

Hızlı Optik Güç Ölçer Probu Bilgisayar Kontrollü 850 ~ 1700nm
özetleyin:
Guangzhou Youxi'nin U8721 yüksek hızlı optik güç ölçer modülünün örnekleme periyodu ABD seviyesine ulaşabilir ve veriler daha hızlı alınıp işlenebilir.Güç ölçer modülü, PC ile doğrudan iletişim kurabilen, verileri görüntüleyebilen ve yapılandırma yazılımı aracılığıyla parametreleri ayarlayabilen USB iletişim arayüzünü kullanır.
U8721 yüksek hızlı optik güç ölçer modülü, yüksek hassasiyetli WDM bileşenlerinde, optik dalga kılavuzu ızgara dizisi AWG bileşenlerinde, düzlemsel optik dalga kılavuzu PLC bileşenlerinde, WSS, OPM, DPSK, optik amplifikatör EDFA ve diğer genel optik fiber optik ölçüm uygulamalarında kullanılabilir.Guangzhou Youxi güç ölçerin diğer modelleriyle karşılaştırıldığında U8721, yüksek hızlı örnekleme ve küçük şekil özelliklerine sahiptir, özellikle çok kanallı optik güç ölçer örnekleme sistemine montaj için uygundur.
özellik:
Hızlı başlatma ve yüksek ölçüm doğruluğu
Geniş dinamik güç ölçüm aralığı
Geniş güç aralıkları ve kanal seçenekleri
USB iletişim arayüzü, yüksek hızlı ve kullanışlı
Uygun fiyatlı
Uygula :
WDM, GFF, AWG, PLC cihaz testi
Uç kaybı, geri dönüş kaybı ölçümü
Optik fiber sensör, fiber optik kablo testi
Polarizasyon modu dağılımı PMD ve polarizasyona bağlı kayıp PDL ölçümü
Optik fiber, iletişim Ar-Ge laboratuvar testi
U8721CÜrün düzenlemesi
|
Modeli
|
sen8721C |
| Sensör Elemanı |
InGaAs |
| Dalga boyu aralığı |
850 ~ 1700nm |
| Kalibrasyon dalga boyu |
850 / 980 / 1310 / 1510~1640nm Sürekli kalibrasyon |
| Güç Aralığı (dBm) |
+ 5 ~ -80 |
|
Güç örnekleme periyodu (Oran)
|
10 bize(100KHz) |
| Uygulama Elyaf Tipi |
Standart SM ve MM |
| optik Giriş Arayüzü |
Çıplak fiber eklemi veya FC'yi destekleme/LC/SC Adaptörü |
|
Referans koşulunda Mutlak Belirsizlik (doğruluk)
|
± %4 (1200 nm ~ 1610 nm) |
|
Referans koşulunda Bağıl Belirsizlik (doğruluk)
|
< 0,02 dB tipik değer |
| Doğrusallık (güç) |
≤± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) |
| Geri dönüş kaybı |
> 40 dB |
| İletişim arayüzü |
+Tetik |
| Kalibrasyon süresi |
2 yıl |
| Çalışma Sıcaklığı |
0 ~ +40°C |
| Depolama sıcaklığı |
-30 ~ +80°C |
| Boyutlar |
52mm Y,60 mm G,150 mm D |
| Ağırlık |
1,0 kilo |
Diğer kullanıcılar aşağıdaki soruları soracaktır:
1.Işık kaynağı ve güç ölçerin çalıştırılması için hangi fiber bağlantısına ihtiyaç vardır?
Bir fiber optik bağlantının en önemli ölçümünü, yani o bağlantının toplam ekleme kaybını gerçekleştirmek için bir ışık kaynağı ve bir güç ölçer gerekir.Temel olarak, fiberin bir ucundan giren ışık miktarını fiberin diğer ucundan çıkan ışık miktarıyla karşılaştırırsınız.
.
2.Fiber için iyi dBm nedir?
Pozitif dBm, 1 mw'den büyük güç anlamına gelir ve negatif, 1 mw'den az anlamına gelir.Tek modlu bir bağlantı için iyi bir lazer kaynağı, fibere bağlı ~ +3 ila +6 dBm - 2-4 mw - güç çıkışına sahip olacaktır.Çok modlu bağlantılar için bir VCSEL'in 0dBm - 1mw civarında bir gücü olmalıdır.
