Işık Kaynağına Göre Ekleme / Geri Dönüş Kaybı Ölçer Harici Tek Işık Kaynağı Çıkışı

Işık Kaynağına Göre Ekleme/Geri Dönüş Kaybı Ölçer Harici Tek Işık Kaynağı Çıkışı

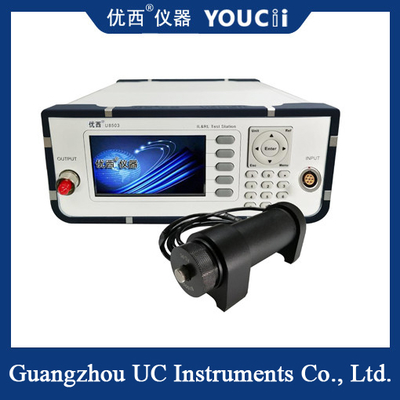

sen8503+sen82021Takma/Geri Dönüş kaybı ölçer ve güç ölçer, geri dönüş kaybının, ekleme kaybının ve gücün uygun ölçümü için kompakt, doğrudan görüntülü bir cihazdır.Tek çıkış portuna sahip olan ölçüm cihazının kullanımı oldukça kolaydır ve fiber kablo jumper üreticileri için idealdir.

sen8503+sen82021Harici Işık Kaynağı ile Takma/Geri Dönüş Kaybı Ölçerdir.Çıkış portuna bir FC/APC ultra düşük arkadan yansımalı konnektörün entegrasyonu, geri dönüş kaybı ölçüm aralığından ödün vermeden çeşitli konnektör türleriyle ölçümleri gerçekleştirmek için hibrit atlama tellerinin kullanılmasına olanak tanır.Test altındaki bir cihaz (DUT) jumper'a bağlandığında ve DUT çıkışı sonlandırıldığında, DUT'un geri dönüş kaybı görüntülenecektir.

Şartname

Geri dönüş kaybı nedir?

Bir fiber optik sinyal, bir optik cihaz bileşenine (örneğin fiber optik konnektör) girdiğinde veya bu bileşenden çıktığında, süreksizlik ve empedans uyumsuzluğu, yansıtılan veya yankılanan, yansıtılan veya geri dönen sinyal gücü Kaybına, yani Geri Dönüş Kaybına, Geri Dönüş Kaybına (RL) neden olacaktır. .Ekleme kaybı, optik bağlantı kayıpla karşılaştığında ortaya çıkan sinyal değerinin bir ölçümüdür; geri dönüş kaybı ise, optik bağlantı bileşen erişimiyle karşılaştığında yansıyan sinyal kaybı değerinin bir ölçümüdür.

Hesaplama formülü: RL=-10 lg (P0/P1), P0 yansıyan optik gücü, P1 ise giriş optik gücünü gösterir.

Geri dönüş kaybı değeri dB cinsinden ifade edilir ve genellikle negatiftir, dolayısıyla -15 ile -60 dB arasında değişen tipik spesifikasyonlarla geri dönüş kaybı değeri ne kadar büyükse o kadar iyidir.Endüstri standartlarına göre, Ultra PC cilalı fiber optik konektörlerin geri dönüş kaybı 50dB'den büyük olmalıdır ve eğik cilalıların geri dönüş kaybı genellikle 60dB'den büyüktür.PC tipi 40dB'den büyük olmalıdır.Çok modlu fiberler için tipik RL değeri 20 ila 40 dB arasındadır.
