1x4 Masaüstü Optik Anahtar Küçük Ekleme Kaybı Hızlı Anahtarlama Hızı
FSW1×4-SM-C tek modlu optik anahtar, Guilin Julian Technology Co., LTD. tarafından geliştirilen, çok kanallı optik yol anahtarlama işlevine sahip bir cihazdır. Temel olarak aşağıdaki kullanımlara sahiptir:
1. Optik iletim sisteminde çok kanallı optik izleme;
2. LAN çoklu ışık kaynağı/dedektör otomatik anahtarlaması, ışık algılama çok noktalı dinamik izleme sistemi;
3. Optik fiber, optik cihazlar, ağlar ve saha mühendisliği kablo testleri için optik test sistemi;
4. Optik cihaz kurulumu ve ayarı.
Teknik göstergeler:
▲Test dalga boyu: 1310nm, 1550nm
▲ Optik fiber türü: tek modlu
▲ Optik arayüz: FC/PC
▲ Ekleme kaybı: ≤1dB
▲ Geri dönüş kaybı: ≥45dB
▲ Karışma: ≤-70dB
▲ Anahtarlama süresi: ≤12ms (bitişik kanalların sıralı anahtarlaması)
▲ Tekrarlanabilirlik: ≤±0.02dB
▲ Ömür: ≥3×107 kez
▲ Çalışma sıcaklığı: -20~ +60℃
▲ Depolama sıcaklığı: -40 ~ +70℃
▲ Güç kaynağı: 220V AC
▲ Kontrol arayüzü: RS-232
▲ Kasa boyutları: 290mm x 120mm x 260mm

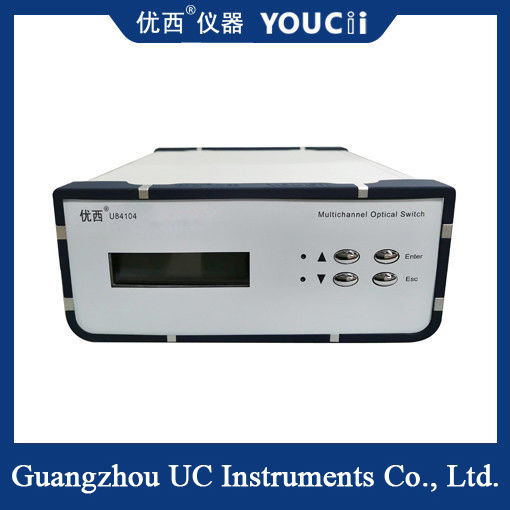

| Model |
U84104 |
| Çalışma dalga boyu |
1260 ～ 1650nm |
|
Test dalga boyu
|
1310nm / 1550 nm |
|
Ekleme kaybı
|
≤1.2 dB |
|
Tekrarlanabilirlik
|
≤±0.05 dB |
|
Geri dönüş kaybı
|
≥50dB |
|
Karışma
|
≥55dB |
| Dalga boyuna bağlı kayıp |
≤0.25 |
|
Polarizasyona bağlı kayıp
|
≤0.05 |
|
Anahtarlama süresi
|
≤ 10ms(Bitişik sıralı anahtarlama)
|
|
Fiber türü
|
SM(9/125um,Polarizasyon koruyucu fiber) |
|
Konektör formu
|
FC/PC |
|
İzleme portu
|
RJ45,RS-232 |
|
Çalışma güç kaynağı
|
Çift AC: 85 ~ 264 V (50/60Hz)
|
|
Çalışma sıcaklığı
|
-5 ～ + 60℃ |
|
Depolama sıcaklığı
|
-40 ～ + 80°C |
|
Kasa tipi
|
Masaüstü kutusu(245×105×325 mm) |
Optik anahtar, bir devrenin anahtarlama durumunu optik sinyaller aracılığıyla kontrol eden bir cihazdır. Genellikle bir foto-duyarlı eleman, bir sinyal yükseltici, bir tetikleme devresi ve bir anahtarlama devresinden oluşur. Işıkla aydınlatıldığında, foto-duyarlı eleman, bir tetikleme devresi tarafından yükseltilen ve dijital bir sinyale dönüştürülen bir foto-oluşturulmuş yük üretir, bu da sonuçta anahtarlama devresinin kapanmasını veya açılmasını kontrol eder.
