1310/1550 Nm Çift - Dalga Boyu Ekleme Kaybı Enstrüman Probu Dahili

1310/1550 Nm Çift Dalgaboyu Ekleme Kaybı Alet Probu Dahili

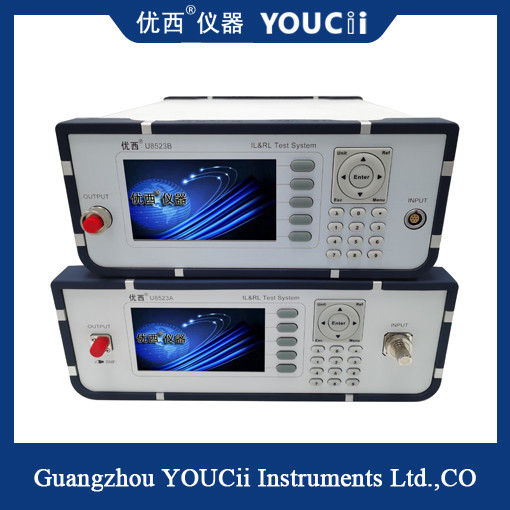

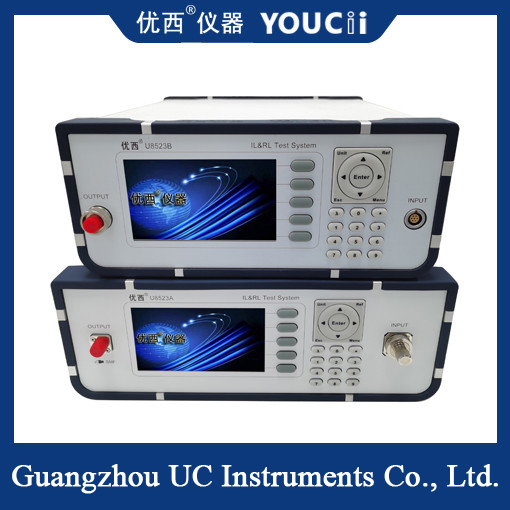

U8523A 1310/1550 nm çift ışık kaynağı arka reflektör/güç ölçer, bir masaüstü, LCD ekran doğrudan görüntüleme, tek ışık kaynağı çıkışı, geri kaybı, ekleme kaybı ve optik güç aletinin doğrudan ölçümüdür.Optik fiber ve kablo optik iletişim bileşenlerinin, sistemlerinin ve konektörlerinin ölçümü için uygundur.

U8523A, kasada dahili bir 1310nm/1550nm dalga boyu ışık kaynağına ve dahili bir prob U88201 kartına sahiptir.Çıkış portuna bir FC/APC ultra düşük arka yansıma konnektörü entegre edilmiştir ve hibrit atlama telleri, geri dönüş kaybı ölçüm aralığını etkilemeden çeşitli konnektör tiplerinin ölçümlerini karşılamak için kullanılabilir.Test edilen cihaz (DUT), jumper DUT çıkış terminaline bağlandığında, test edilen cihazın geri dönüş kaybı görüntülenir.

Şartname

Geri dönüş kaybı nedir?

Bir fiber optik sinyali bir optik cihaz bileşenine (fiber optik konektör gibi) girdiğinde veya buradan çıktığında, süreksizlik ve empedans uyumsuzluğu, yansıyan veya yankılanan, yansıyan veya geri dönen sinyal gücü Kaybına, yani Geri Dönüş kaybına, Geri Dönüş Kaybına (RL) neden olur. .Ekleme kaybı, optik bağlantı kayıpla karşılaştığında ortaya çıkan sinyal değerinin bir ölçümüdür, geri dönüş kaybı ise optik bağlantı bileşen erişimiyle karşılaştığında yansıyan sinyal kaybı değerinin bir ölçümüdür.

Hesaplama formülü: RL=-10 lg (P0/P1), P0 yansıyan optik gücü, P1 ise giriş optik gücünü gösterir.

Geri dönüş kaybı değeri dB olarak ifade edilir ve genellikle negatiftir, dolayısıyla -15 ile -60 dB arasında değişen tipik spesifikasyonlarla geri dönüş kaybı değeri ne kadar büyükse o kadar iyidir.Endüstri standartlarına göre, Ultra PC parlatılmış fiber optik konektörlerin geri dönüş kaybı 50dB'den büyük olmalıdır ve eğik cilalı fiber optik konektörlerin geri dönüş kaybı genellikle 60dB'den fazladır.PC tipi 40dB'den büyük olmalıdır.Çok modlu fiberler için tipik RL değeri 20 ile 40 dB arasındadır.
