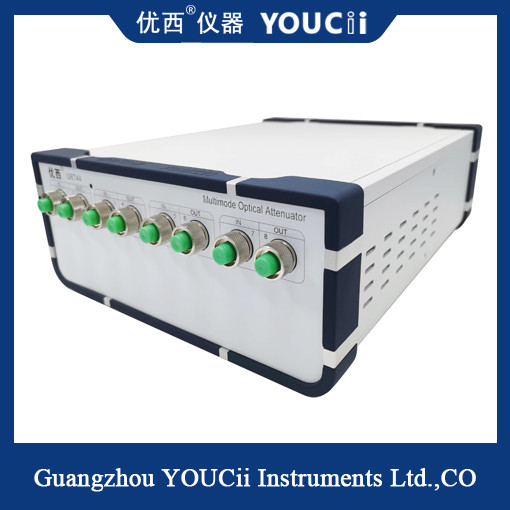

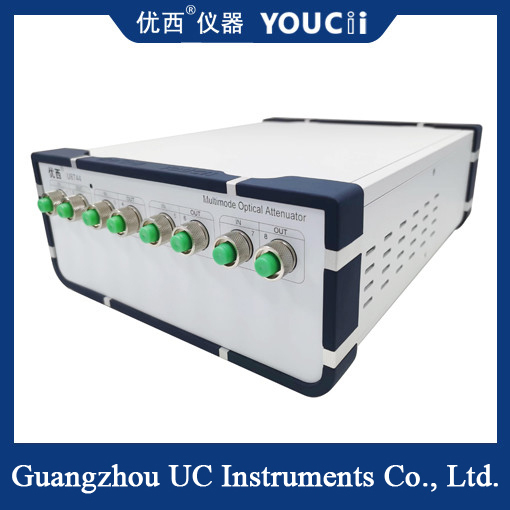

Çok Modlu Optik Kontrollü Optik Zayıflatıcılar Basamaklı Bağlanabilir
Aktif optik modül/Optik Cihaz Testi:
Optik alıcı-verici modülünün çok kanallı hata ölçümünde paralel veri ölçümü gerçekleştirilir.
Optik alıcı modülün hassasiyet ölçümünde paralel, hızlı ve doğru optik güç girişi sağlar;
200ms optik güç kontrolü kararlılık süresi, test verimliliğini büyük ölçüde artırır.
Optik iletişim ağı entegrasyon testi:
Optik iletişim ağı entegrasyonunda ağ iletim performansını ve ağ yönetimi işlevlerini test edin.
Ürün Özellikleri
Optik zayıflama ve optik güç çıkışı hızlı ve doğru bir şekilde ayarlanabilir ve optik güç kontrolü kararlılık süresi 200 ms'den azdır.
Çok kanallı zayıflatıcı aynı anda ayarlanır ve çok sayıda bağlantı noktası aynı anda ölçülür, bu da çok fazla ölçüm süresi kazandırır;
Dahili yüksek hassasiyetli optik güç ölçer, güç izlemenin kararlılığını ve doğruluğunu sağlar;
Basit kullanım, sezgisel grafik kullanıcı arabirimi, çok kanallı veri ön izleme, bir bakışta test durumu.
Küçük boyutlu, kompakt yapı, iki adet 4 kanallı cihaz kaskad, 8 kanallı bir cihaz olarak tanımlanabilir.
Şartname
| model numarası |
sen8744 |
| Zayıflatıcı Aralığı |
0~35 dB(40dB Tipi) |
| Kalibrasyon Dalga Boyu (Opsiyon) |
850 nm |
| Ekleme Kaybı |
≤ 1,8 dB Tip 1,5 dB |
| Elyaf Tipi |
50/125um, 62,5/125um MMF |
| Bağlayıcı Tipi |
FC/UPC Konektörü |
| Zayıflama Doğruluğu |
± 0,20 dB (0 ~ 20 dB), ± 0,30 dB (20 ~ 35 dB)
± 0,05 dB (Güç kontrolü ile 0 ~ 30 dB)
|
| tekrarlanabilirlik |
±0,05 dB |
| İzleme PM'sinin ortalama süresi |
2~1000 ms |
| Yerleşme Süresi |
200ms |
| Zayıflama Geçiş Hızı |
0,1 ~ 35 dB/s |
| Geri dönüş kaybı |
> 25 dB |
| İletişim arayüzü |
PC ile RS232, USB, RJ45 Kontrolü |
| Maksimum güvenli giriş gücü |
+17dBm |
| Yeniden Kalibrasyon Süresi |
2 yıl |
| Çalışma Sıcaklığı |
0~+40°C |
| Depolama sıcaklığı |
-30~+80℃ |
| Güç |
100~240V |
| boyutlar |
245 mm G, 105 mm Y, 320 mm D |
| Ağırlık |
5 kilo |
Diğer kullanıcılar da şu soruları soruyor:
1.Değişken optik zayıflatıcı nedir?
Bir fiberin optik sinyal güç seviyelerini kesmek için değişken bir optik zayıflatıcı kullanılır.Uygulamalar, bir fiberin spektrumu boyunca bir optik yükselticiden çıkan gücü dengelemeyi ve bir alıcıdaki bir fotodetektörü çok güçlü bir sinyal tarafından ezilmekten korumayı içerir.
2.Bir zayıflatıcı fiber için ne yapar?
Zayıflatıcılar, bir fiber optik iletişim sistemindeki güç seviyesi marjlarını test etmek için kalibre edilmiş miktarda sinyal kaybını geçici olarak eklemek için kullanılır.İkinci durumda, zayıflatıcılar, verici ve alıcı optik sinyal seviyelerini uygun şekilde eşleştirmek için bir fiber optik iletişim bağlantısına kalıcı olarak kurulur.
