155M~11,3Gbps Uyarlanabilir Hız Saati Kurtarma CDR 4Frekans Bölmesi

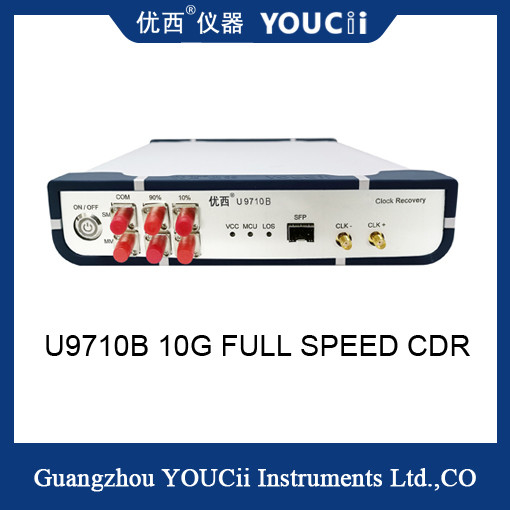

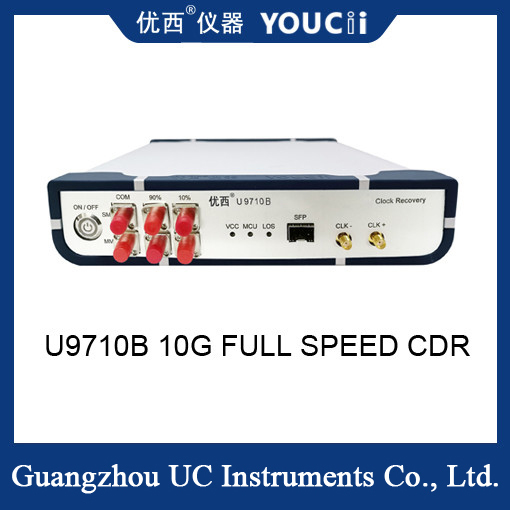

U9710B optik/elektrik saat kurtarma modülü, 155MBd ila 11,3GBps aralığını, 10G tam oran 4 frekans bölümünü destekler ve tek modlu ve çok modlu optik ve elektrik sinyalleri için standart saat kurtarma işlevleri sağlar.
Örnekleme osiloskopu optik göz modelini ve dalga biçimini test ederken, ölçülen sinyalle aynı kaynak tarafından tetiklenmesi gerekir.
CDR (saat kurtarma) modülü, optik göz haritasını test etmek için örnekleme osiloskopu gerektiren, ancak tetikleme saati sağlamayan test ortamında kullanılır.Tipik uygulama, optik ağ ekipmanının veya PON uygulamasındaki BOB ürünlerinin testidir, çünkü ölçülen optik ekipmanın kendisinde bir frekans bölmeli saat çıkışı yoktur.Optik göz modelini test ederken örnekleme osiloskopunu tetiklemek için saat sinyalinin geri kazanılması gerekir.
U9710B Saat Kurtarma Aracı, uyarlanabilir, yüksek bant genişliğine sahip, yüksek spektrumlu, yüksek performanslı ve yüksek kaliteli bir veri saati kurtarma aracıdır.Veri sinyallerinden senkronize saat ve verileri çıkarabilir ve kurtarabilir.Optik sinyal girişi, elektrik sinyali girişi ve optik sinyal girişi aynı anda üç modda desteklenir.
| HAYIR |
teknik dizin |
MAKS. |
DAK |
birim |
| 1 |
Veri hızı aralığı |
11.3 |
0,155 |
Gbps |
| 2 |
Dahili sinyal kaybı tespiti (LOS) |
128 (aşırı yük) |
5(Hassasiyet) |
mV |
| 3 |
Güç kaynağı voltajı (harici güç kaynağı giriş voltajı) |
5.5 |
4 |
V |
| 4 |
Çalışma sıcaklığı |
85 |
-40 |
°C |
| 5 |
Saat yükselme süresi(OC-192)(20%~80%) |
33.1 |
22.2 |
ps |
| 6 |
Kapatma süresi(OC-192)(80%~20%) |
33.7 |
23.9 |
ps |
| 7 |
Saat frekansı (10.3125Gbps hızı, 2 frekans bölümü) |
2,578 |
2,578 |
GHz |
| 8 |
Çıkış titreşimi (10.3125Gbps) |
1 (tipik değer) |
ps |
Uygulama alanı:
Optik alıcı-verici modülü geliştirme ve üretimi
Optik cihaz/alt sistem geliştirme ve üretimi;
Sistem ekipman tedarikçisi gelen malzeme kalite denetimi ve üretimi;
Sistem ekipmanının kurulumu ve sorun giderme;
CDR'nin ana parametreleri:
1. Saat kurtarma aralığı: 155Mb/s - 11Gb/s;
2. Dalga boyu aralığı: 800-1600 nm;
3. Optik giriş aralığı: +3 ~ -15dBm;
4. Çıkış kurtarma elektrikli saat (4 frekans bölmeli) aralığı: 38,75 MHz ila 2,78 GHz;
5. Çıkış saati genliği: Tipik olarak AC Çift/ 800mVpp;
6. Spektral oran (kullanıcıya göre seçilebilir) : %10 (CDR) -%90 (Çıktı)
7. Tek modlu ve çok modlu optik sinyallerin saat kurtarmasını destekleyin;
8. Optik arayüz tipi: SFP/SFP+ yuvası (LC/PC);
9. Elektrik arayüz tipi: SMA (3,5 mm dişi);
Destek oranı:
155Mbit'ten 11.3Gbit'e kadar herhangi bir hız
1/4 saat çıkışı
