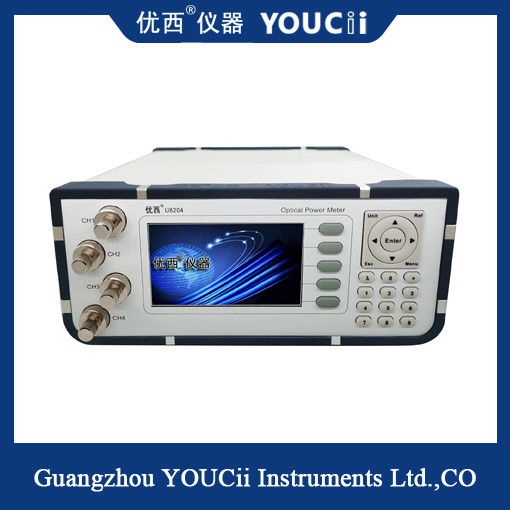

4 Kanallı Güç Optik Ölçer Yüksek Hassasiyetli Optik Test Ekipmanı
U8204 dört kanallı optik güç ölçer için çıplak fiber aparatı isteğe bağlıdır, bu nedenle test daha rahat ve hızlıdır.Büyük boyutlu yüksek tanımlı LCD ekran, ölçüm parametrelerini görüntüler ve panel tuşları, işlemi çok basit hale getirerek parametreleri doğrudan ayarlayabilir.Güç ölçer, daha geniş bir güç ölçüm aralığına, daha hızlı tepki hızına ve daha yüksek kararlılığa sahip yeni bir veri toplama ve işleme yöntemini benimser.
Kullanıcı arabirimi açıklaması
1.Ekran
LCD, iki kanalın gerçek zamanlı optik güç ölçümünü, çalışma dalga boyunu, güç referans değerini ve ortalama zaman değerini gösterir.
2. tuş
Güç ölçer cihazının kontrol işlemi ve parametre ayarı, düğmeye basılarak gerçekleştirilir.
3. Optik giriş kanalı
Lazer sinyali giriş arayüzü, adaptör, ürünü satın alırken müşteri tarafından belirtilen standart FC/PC veya FC/APC adaptör bağlantısını seçebilir.

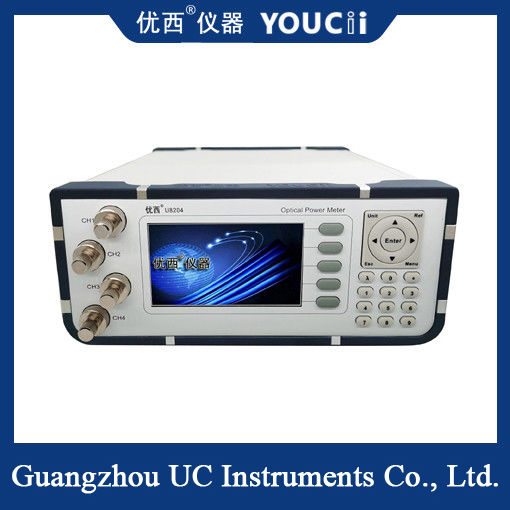

4.Ana motor ön paneli
U8204 Güç Optik ÖlçerŞartname
| 型 号 model numarası |
sen8204 |
| Kanal Sayısı |
4 |
| Güç aralığı |
+10 ~ -65dBm |
| Dalga boyu aralığı |
850 ~ 1700 deniz mili |
| Kalibrasyon Dalga Boyu |
850/908/1270/1290/1310/1330/1510/1530/1550/1570 nm |
| Örnekleme periyodu |
100 ABD (10KHz) |
| Uygulama Elyaf Tipi |
62,5 um çekirdek boyutuna kadar standart SM ve MM |
|
Referans koşulda Mutlak Belirsizlik (doğruluk)
|
± %4 (1200 nm ~ 1610 nm) |
|
Referans koşulunda Bağıl Belirsizlik (doğruluk)
|
< 0,02 dB Tipik |
| Doğrusallık (güç) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) |
| Geri dönüş kaybı |
> 40 dB |
| Çalışma Sıcaklığı |
0 ～ +40°C |
| Depolama sıcaklığı |
-30 ～ +80℃ |
| Yeniden Kalibrasyon Süresi |
2 yıl |
| boyutlar |
245 mm G, 105 mm Y, 320 mm D |
| Ağırlık |
2,0 kilo |
kullanıcı şu soruları sordu
Optik gücü nasıl ölçersiniz?
Tüm güç ölçümleri için NIST standardı, ışığın ısıtma gücünü bir rezistörün iyi bilinen ısıtma gücüyle karşılaştırarak optik gücü ölçen bir ECPR veya elektriksel olarak kalibre edilmiş piroelektrik radyometredir.Kalibrasyon 850, 1300 ve 1550 nm'de yapılır.
Fiber için iyi dBm nedir?
Pozitif dBm, 1mw'den büyük güç ve negatif, 1mw'den az güç anlamına gelir.Tek modlu bir bağlantı için iyi bir lazer kaynağı, fibere bağlı ~ +3 ila +6 dBm - 2-4 mw - güç çıkışına sahip olacaktır.Çok modlu bağlantılar için bir VCSEL, 0dBm - 1mw civarında bir güce sahip olmalıdır.
