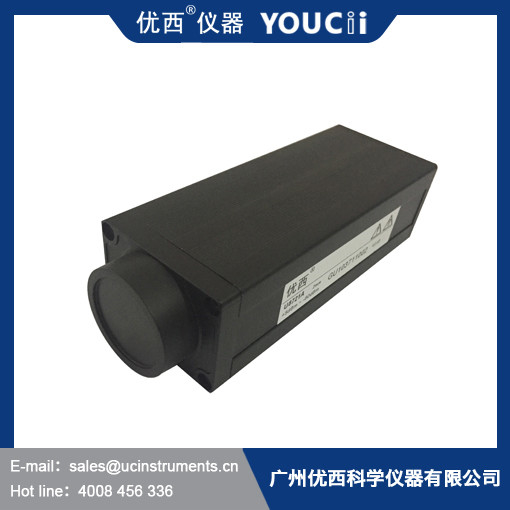

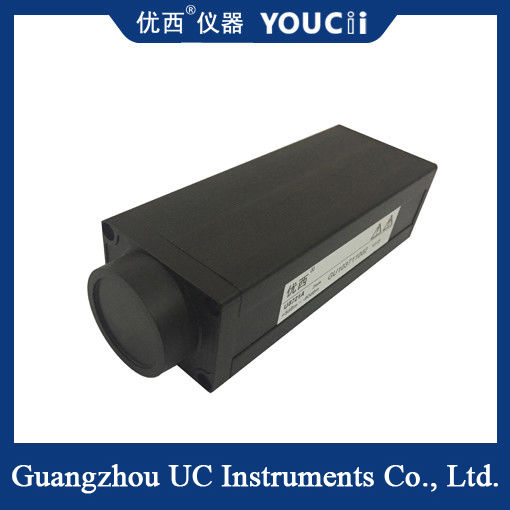

USB Optik Güç Ölçer Probu + 5 ~ -80/+ 25 ~ -60dBM
U8721 yüksek hızlı optik güç ölçer modülü, yüksek hassasiyetli dalga boyu bölmeli çoğullama DWDM elemanı, optik dalga kılavuzu ızgara dizisi AWG elemanı, düzlemsel optik dalga kılavuzu PLC elemanı, WSS, OPM, DPSK, optik amplifikatör EDFA ve diğer genel optik fiber ölçüm uygulamalarında kullanılabilir.Guangzhou Youxi'nin diğer güç ölçer türleriyle karşılaştırıldığında, U8721 yüksek hızlı örnekleme ve küçük boyut özelliğiyle öne çıkar, bu da onu çok kanallı optik güç ölçer örnekleme sistemi montajı için özellikle uygun hale getirir.
U8721, 85dB'ye kadar dinamik aralığa, yüksek düşük güç ölçüm doğruluğuna ve 1KHz örnekleme hızına sahip bir USB optik güç ölçerdir.
Uygulama
WDM, GFF, AWG, PLC cihaz testi
ekleme kaybı ve dönüş kaybı ölçümü
optik fiber sensör, optik fiber kablo testi
polarizasyon modu dağılımı (PMD ve PDL polarizasyona bağlı kayıp ölçümü
optik fiber, iletişim Ar-Ge laboratuvar testi
Ürün düzenlemesi
|
Model #
|
U8721A |
| Sensör Elemanı |
InGaAs |
| Dalga Boyu Aralığı |
850 ~ 1700 nm |
| Kalibrasyon dalga boyu |
850 / 980 / 1310 / 1510~1640nm Sürekli kalibrasyon |
| Güç Aralığı (dBm) |
+ 5 ~ -65 |
|
Güç örnekleme periyodu (Oran)
|
100 us(10KHz) |
| Uygulama Fiber Tipi |
Standart SM ve MM |
| Optik Giriş Arayüzü |
Çıplak fiber bağlantısını veya FC/LC/SC Adaptörünü destekler |
|
Mutlak Referans koşulunda belirsizlik (doğruluk)
|
± %4 (1200 nm ~ 1610 nm) |
|
Bağıl Referans koşulunda belirsizlik (doğruluk)
|
＜ 0.02 dB Tipik değerler |
| Doğrusallık (güç) |
≤± 0.06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) |
| Dönüş Kaybı |
＞40 dB |
| İletişim Arayüzü |
USB |
| Kalibrasyon periyodu |
2 yıl |
| Çalışma Sıcaklığı |
0 ~ +40℃ |
| Depolama Sıcaklığı |
-30 ~ +80℃ |
| Boyutlar |
52mm Y,60 mm G,150 mm D |
| Ağırlık |
1.0 kg |
Not:
Açıklama: U8721A, esas olarak yüksek hızlı optik güç izleme için kullanılır.
U8721B ışığa duyarlı yüzey PD harici, esas olarak uzaysal ışık tarama ölçümü için kullanılır.
U8721C hızlı senkron tarama, esas olarak DWDM/AWG dalga boyu tarama ölçüm sisteminde kullanılır.
U8721D BNC analog çıkışlı hızlı senkron tarama.
