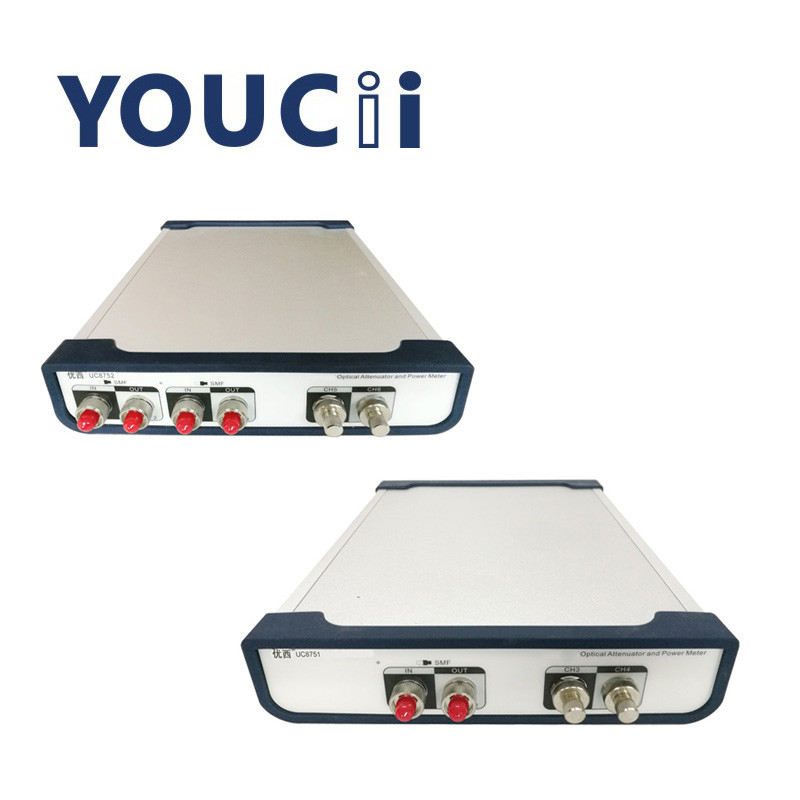

1/2 Kanal Zayıflatıcı Optik Güç Ölçer Zayıflama aralığı 0~45dB
Uygulamalar
Optik Alıcı-Verici Testi
Optik alıcı-verici modülünün çok kanallı hata ölçümünde paralel veri ölçümü gerçekleştirilir;
Optik alıcı modülün hassasiyet ölçümünde paralel, hızlı ve doğru bir optik güç girişi sağlanır;
Optik güç kontrolü kararlılık süresi 100 ms, test verimliliğini büyük ölçüde artırır.
Entegre optik ağ testi
Ağ iletim performansını ve ağ yönetimini test etmek için ağ ekipmanını entegre ederken ve test ederken.
Özellikler
Zayıflama ve optik gücün hızlı, doğru ayarları, Ayar süresi: 100 ms
Dahili yüksek hassasiyetli OPM, kararlılığı ve doğruluğu sağlar.
Basit ve sezgisel grafik kullanıcı arabirimi, çok kanallı veri ön izleme, bir bakışta test durumu.
Şartname
| model numarası |
UC8751/ UC8752 |
| Operasyon modu |
Zayıflama Ayarı modu |
Güç Ayarı modu |
| Menzil |
0~45 dB |
+5 ~ -70dBm |
| Çözünürlük |
0,01 dB |
0,001 dB |
| tekrarlanabilirlik |
±0,02 dB (0 ~ 20 dB)
±0,05 dB (20~40 dB)
|
±0,02 dB |
| Kalibrasyon Dalgaboyu |
1270 / 1310 / 1490 /1550 /1610 nm |
| Elyaf Tipi |
9/125 um tek mod |
SMF ve MMF |
| Bağlayıcı Tipi |
FC/UPC Konektörü |
FC/SC/LC Seçeneği |
| Ekleme Kaybı |
≤1,2 dB |
|
| Doğruluk (Optik Güç İzleme ile) |
± 0,02 dB (0 ~ 20 dB)
±0,05 dB (20~40 dB)
|
±0,02 dB |
| İzleme PM'sinin ortalama süresi |
2 ms ~ 1 sn |
| Yerleşme Süresi |
100ms |
|
| Zayıflama Geçiş Hızı |
0,1 ~ 50 dB/s |
|
| Geri dönüş kaybı |
> 45 dB |
|
| Maksimum güvenli giriş gücü |
+20dBm |
+5dBm |
| Yeniden Kalibrasyon Süresi |
2 yıl |
| Çalışma Sıcaklığı |
0~+40°C |
| Depolama sıcaklığı |
-30~+80℃ |
| Güç |
100~240V |
| boyutlar |
235 mm G, 55 mm Y, 320 mm D |
| Ağırlık |
3,0 kilo |
AC Güç Kaynağı Gereksinimleri
Cihaz, aşırı gerilim sınıf II düzenlemelerine uygundur.Çalışma voltajı 100 ~240V AC voltajı, frekans aralığı 48-66Hz, çalışma voltajı 115V'dir. Maksimum tüketim akımı 230mA olduğunda;Çalışma gerilimi 230V, en
Maksimum tüketim akımı 120mA'dır.
Güç kablosu
Uluslararası güvenlik standartlarına göre cihaz, ulusal standartları karşılayan 3 damarlı bir güç kablosuyla donatılmıştır.Güç kablosunu yalnızca toprak korumalı bir elektrik prizine takın.
Güç göstergesi
Alet açıldığında güç göstergesi yanar.
İletişim Arayüzü Açıklama
Enstrümanın arka panelinde USB arabirimi ve RS232 arabirimi olmak üzere iki iletişim bağlantı noktası vardır.
USB arabirimi
USB arayüzü, cihaza ve PC'ye bağlanabilen standart 4 çekirdekli B tipi bir arayüzdür ve cihaz, izleme yazılımı ile kontrol edilebilir.
RS232 seri bağlantı noktası
Aletin seri port parametreleri sabit bir değere ayarlanmıştır.Bilgisayarın seri bağlantı noktası parametresi Ayarları, cihaz parametresi Ayarları ile eşleşmelidir.
Sabit parametreler:
Baud hızı: 115.200
Basamak sayısı: 8
Kontrol: Yok
Durak numarası: 1
RS232 arayüzü
