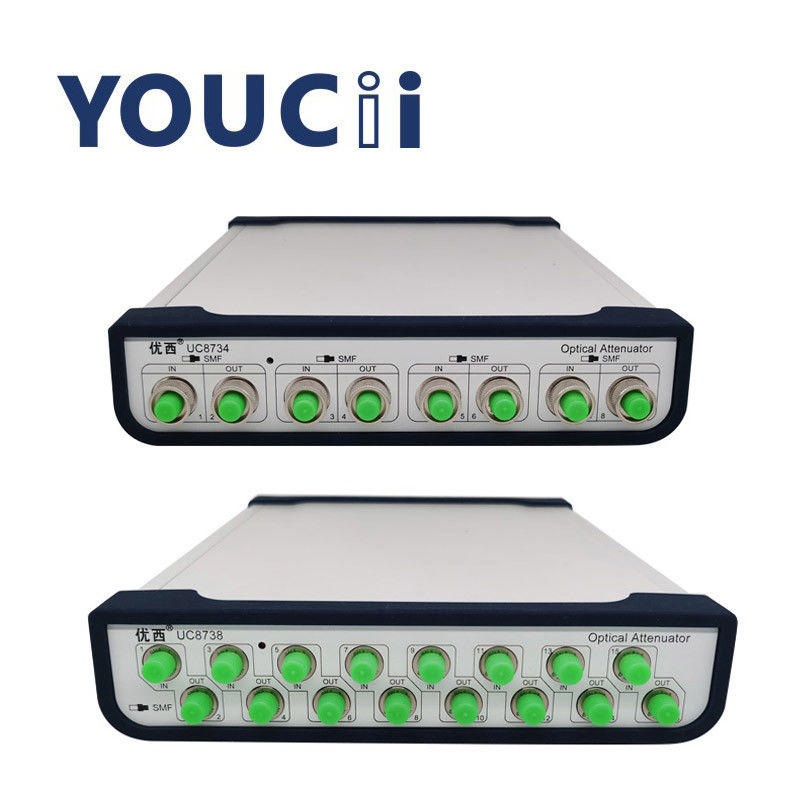

4 Kanal 8 Kanal Değişken Optik Zayıflatıcı Zayıflama aralığı 0~45dB
Aktif optik modül/optik cihaz testi:
Optik alıcı-verici modülünün çok kanallı hata ölçümünde paralel veri ölçümü gerçekleştirilir.
Optik alıcı modülün hassasiyet ölçümünde paralel, hızlı ve doğru optik güç girişi sağlar.
100ms optik güç kontrolü kararlılık süresi, test verimliliğini büyük ölçüde artırır.
Optik iletişim ağı entegrasyon testi:
Optik iletişim ağı entegrasyonunda ağ iletim performansını ve ağ yönetimi işlevlerini test edin.
Şartname
| model numarası |
UC8734 |
UC8738 |
| Zayıflatıcı Aralığı |
0~40 dB |
| Kalibrasyon Dalgaboyu |
1270/1286/1290/1295/1300/1305/
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Ekleme Kaybı |
≤1,5 dB |
| Elyaf Tipi |
9/125 um tek mod |
| Bağlayıcı Tipi |
FC/UPC Konektörü |
| Zayıflama Doğruluğu |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (Güç kontrolü ile 0 ~ 25 dB)
|
| tekrarlanabilirlik |
≤ ±0,02 dB |
| İzleme PM'sinin ortalama süresi |
1~1000ms |
| Yerleşme Süresi |
100ms |
| Zayıflama Geçiş Hızı |
0,1 ~ 50 dB/s |
| Geri dönüş kaybı |
> 45 dB |
| Maksimum güvenli giriş gücü |
+20dBm |
| İletişim arayüzü |
PC ile RS232, USB, RJ45 Kontrolü |
| Yeniden Kalibrasyon Süresi |
2 yıl |
| Çalışma Sıcaklığı |
0~+40°C |
| Depolama sıcaklığı |
-30~+80℃ |
| Güç |
100~240V |
| boyutlar |
235 mm G, 55 mm Y, 320 mm D |
| Ağırlık |
3,0 kilo |
AC Güç Kaynağı Gereksinimleri
Cihaz, aşırı gerilim sınıf II düzenlemelerine uygundur.Çalışma voltajı 100 ~240V AC voltajı, frekans aralığı 48-66Hz, çalışma voltajı 115V'dir. Maksimum tüketim akımı 230mA olduğunda;Çalışma gerilimi 230V, en
Maksimum tüketim akımı 120mA'dır.
Güç kablosu
Uluslararası güvenlik standartlarına göre cihaz, ulusal standartları karşılayan 3 damarlı bir güç kablosuyla donatılmıştır.Güç kablosunu yalnızca toprak korumalı bir elektrik prizine takın.
Güç göstergesi
Alet açıldığında güç göstergesi yanar.
İletişim Arayüzü Açıklama
Enstrümanın arka panelinde USB arabirimi ve RS232 arabirimi olmak üzere iki iletişim bağlantı noktası vardır.
USB arabirimi
USB arayüzü, cihaza ve PC'ye bağlanabilen standart 4 çekirdekli B tipi bir arayüzdür ve cihaz, izleme yazılımı ile kontrol edilebilir.
RS232 seri bağlantı noktası
Aletin seri port parametreleri sabit bir değere ayarlanmıştır.Bilgisayarın seri bağlantı noktası parametresi Ayarları, cihaz parametresi Ayarları ile eşleşmelidir.
LAN arayüzü
Çalışma modu: UDP Sunucu modu
Optik çıkış/giriş arabirimi
Lazer sinyal çıkışı için fiber optik konektör arabirimi.Etiket talimatlarına göre FC/PC veya FC/APC konektörlerini ve SMF veya MMF fiber tiplerini seçin.
Senkron çıkış çıkışı
SMA konektörü.Işık kaynağı modülü tarama yaparken, senkron çıkış çıkışı bir tetik darbe sinyali verir.
Ürün Özellikleri:
Optik zayıflama ve optik güç çıkışı hızlı ve doğru bir şekilde ayarlanabilir ve optik güç kontrolünün stabilizasyon süresi 100 ms'den azdır.
Çok kanallı zayıflatıcı aynı anda ayarlanır, aynı anda birden çok bağlantı noktası ölçülür, bu da çok fazla ölçüm süresi tasarrufu sağlar;
Dahili yüksek hassasiyetli optik güç ölçer, güç izlemenin kararlılığını ve doğruluğunu sağlar;
Basit kullanım, sezgisel grafik kullanıcı arabirimi, aynı anda çok kanallı veri önizlemesi, bir bakışta test durumu;
Küçük boyut, kompakt yapı.Kanal sayısını artırmak için basamaklı kullanım için birden fazla cihaz özelleştirilebilir.
