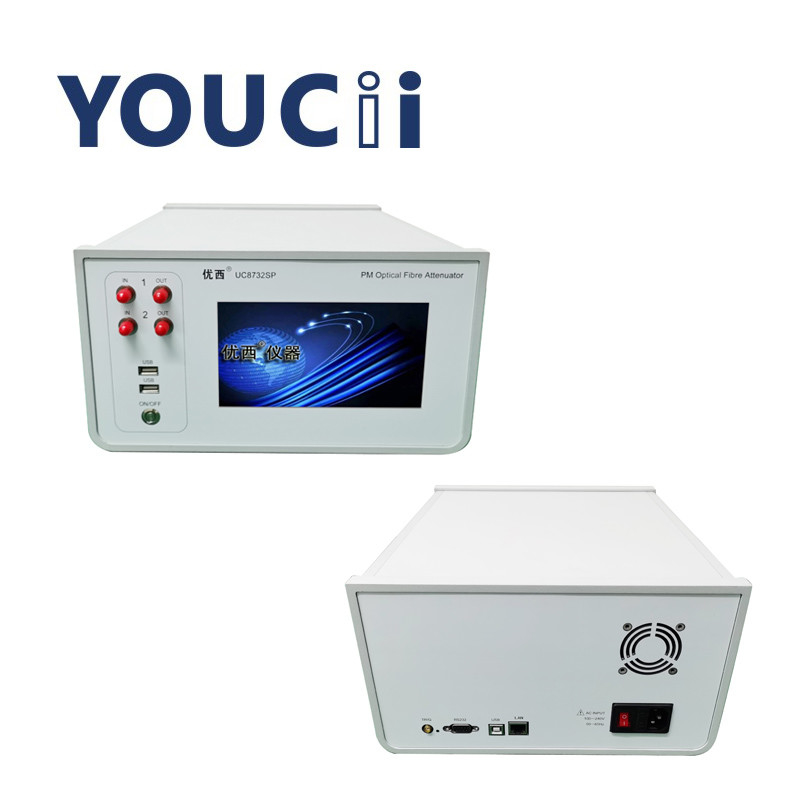

Çifte Kanal Optik Attenuator Attenuator Arası 0 ~ 45 DB
Optik zayıflatıcı, kullanıcının gereksinimlerine göre optik sinyal enerjisini zayıflatabilen çok önemli bir fiber optik pasif cihazdır.Genellikle optik güç sınırını emiyor veya yansıtmak için kullanılır, sistem kaybını ve kış testini değerlendirir.
Spesifikasyon
| Model # |
UC8732SP |
| Zayıflatıcı aralığı |
0 ~ 45 dB |
| Çalışma Dalga Boyutu |
1550±5 nm |
| Ekleme Kaybı |
≤1.8dB |
| Elyaf Türü |
8/125 um PMF |
| Bağlantı tipi |
FC/APC bağlantısı |
| Sıvılandırma Doğruluğu |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB Güç kontrolü ile)
|
| Tekrarlanabilirlik |
≤ ±0,02 dB |
| Monitorun ortalama PM süresi |
1 ~ 1000 ms |
| Yerleşme Zamanı |
100ms |
| Zayıflama geçiş hızı |
0.1 ~ 50 dB/s |
| Geri dönüş kaybı |
> 50 dB |
| Maksimum güvenli giriş gücü |
+20dBm |
| Dokunmatik ekran boyutu |
7 inç |
| İletişim Arayüzü |
RS232, USB, RJ45 |
| Yeniden Kalibre Dönemi |
2 yıl |
| Çalışma sıcaklığı |
0 ̊ +40°C |
| Depolama sıcaklığı |
-30°C+80°C |
| Güç |
100~240 V |
| Boyutları |
280 mm W, 140 mm H, 320 mm D |
| Ağırlık |
4.0 kg |
Başvurular
Aktif optik modül/cihaz testi:
Optik alıcı modülünün çok kanallı hata ölçümünde, paralel veri ölçümü gerçekleştirilir.
Optik alıcı modülün hassasiyet ölçümünde paralel hızlı ve doğru optik güç girişi sağlanır.
100ms optik güç kontrol stabilizasyon süresi, test verimliliğini büyük ölçüde iyileştirir.
Optik iletişim ağı entegrasyon testi:
Optik iletişim ağının entegrasyonunda ağ iletim performansını ve ağ yönetimi fonksiyonunu test edin.
Özellikleri
Optik zayıflama ve optik güç çıkışı hızlı ve doğru ayarlanabilir ve optik güç kontrolünün stabilizasyon süresi 100 ms'den azdır.
Çok kanallı hafifleyici aynı anda ayarlanır, aynı anda birden fazla port ölçülür, bu da çok fazla ölçüm süresini tasarruf eder.
Dahili yüksek hassasiyetli optik güç ölçer, güç izlemesinin istikrarını ve doğruluğunu sağlar.
Basit işletim, sezgisel grafik kullanıcı arayüzü, aynı anda çok kanallı veri ön izleme, bir bakışta test durumu;
Windows sistem platformuna dayanıyor, kullanımı ve işletilmesi kolay.
Güç kaynağı gereksinimleri
UC8732SP Aşırı gerilim düzeyi II düzenlemelerine uygun. Çalışma voltajı 100 ~ 240V AC voltajı, frekans aralığı 48 ~ 66Hz, çalışma voltajı 115V'dir.En fazla tüketim akımı 230mA'dır.; Çalışma voltajı 230V olduğunda, maksimum tüketim akımı 120mA'dır.
USB bağlantısı
USB arayüzü, UC8732SP ve PC'ye bağlanabilen standart bir 4 çekirdekli B tipi arayüzüdür ve enstrüman izleme yazılımı ile kontrol edilebilir.
USB bağlantı kablosu
USB kablosunun uzunluğu 5 m'yi geçemez. Aksi takdirde, yalnızca üçüncü taraf bir USB çevresel uzatıcı kullanılabilir. Genel olarak, maksimum uzatma uzunluğu 50 m'ye ulaşabilir.
RS232 seri portu
Enstrümanın seri port parametreleri sabit bir değere ayarlanmıştır. Bilgisayarın seri port parametresi Ayarları enstrüman parametresi Ayarlarına uymalıdır.
RS232 arayüzünün pin tanımı
