Dönüş Kaybı 50dB 1650nm Dalga Boyu ile 1x4 Masaüstü Optik Anahtar

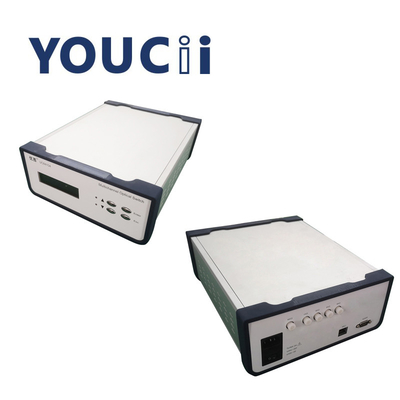

Büyük resim : Dönüş Kaybı 50dB 1650nm Dalga Boyu ile 1x4 Masaüstü Optik Anahtar

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	YOUCii
Model numarası:	U84104

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 parça
Fiyat:	negotiate a price
Ambalaj bilgileri:	kartonlar
Teslim süresi:	2 ot
Ödeme koşulları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini:	5 adet+ yılda

İletişim

Dönüş Kaybı 50dB 1650nm Dalga Boyu ile 1x4 Masaüstü Optik Anahtar

Açıklama

Çalışma Dalgaboyu:	1260 ～ 1650nm	Ekleme kaybı:	国产成人不卡无码视频在线播放_国产亚韩_免费一级欧美片在线观看亚_A片在线观看无遮览
Geri dönüş kaybı:	≥50dB	dalga boyuna bağlı kayıp:	≤0,25
Optik fiber tipi:	SM (9/125UM, polarizasyonu koruyan fiber)	Bağlantı noktasını izleyin:	RJ45, RS-232
Geçiş zamanı:	≤ 10ms (bitişik sıralı anahtarlama)	Depolama sıcaklığı:	-40 ～ + 80 C
tekrarlayan:	≤±0,05 dB
Vurgulamak:	1x4 Masaüstü Optik Anahtar , 50dB Optik Anahtar , 1650nm Dalga Boyu Optik Anahtar

Geri Dönüş Kaybına Sahip 1x4 Masaüstü Optik Anahtar ≥50dB Yüksek Maliyet Performansı

1x4 Masaüstü optik anahtarı

Kullanım talimatları

1. Yapı açıklaması

1.1 Ön Panel Açıklaması

Ön panel

Dönüş Kaybı 50dB 1650nm Dalga Boyu ile 1x4 Masaüstü Optik Anahtar 0

(1) LCD ekran: cihaz adresini, geçerli kanalı ve ilgili bilgileri görüntüler.
(2), ▲ - yukarı tuşu;▼ -- aşağı tuşu;Enter -- Onaylama tuşu;Esc -- İptal tuşu.
(3) Güç göstergesi Güç1, Güç2: çalışan güç kaynağını gösterir.

2. Arka Panel Açıklaması

Arka panel

Dönüş Kaybı 50dB 1650nm Dalga Boyu ile 1x4 Masaüstü Optik Anahtar 1

(1) RJ45 Ethernet arabirimi, RS-232 seri bağlantı noktası: cihaz izleme verileri için iletişim arabirimi.
(2) AC güç arabirimi: ekipman için AC güç kaynağının giriş arabirimi.
Optik bağlantı noktalarının açıklaması: Aygıt panelindeki G/Ç bağlantı noktaları genel bağlantı noktalarıdır.Kanal numaraları sırasıyla 1, 2, 3 ve 4'tür.

3. Cihaz Bağlantısı Açıklaması

3.1 Dahili optik yol açıklaması

Dönüş Kaybı 50dB 1650nm Dalga Boyu ile 1x4 Masaüstü Optik Anahtar 2

1 x 4 optik anahtarın dahili optik yolunun şematik diyagramı

Özellikler

modeli	U84104
dalga boyu	1260 ～ 1650nm
testin dalga boyu	1310nm / 1550nm
ekleme kaybı	≤1,2 dB
tekrarlanabilirlik	≤±0,05 dB
geri dönüş kaybı	≥50dB
karışma	≥55dB
polarizasyona bağlı kayıp	≤0,25
polarizasyona bağlı kayıp	≤0,05
geçiş süresi	≤ 10ms(bitişik sıra anahtarı)
lif tipi	SM(9/125um,optik fiberi koruyan polarizasyon)
Konnektörler	FC/PC
izleme Portu	RJ45,RS-232
çalışma güç kaynağı	çift AC: 85 ～ 264 V(50/60Hz)
Çalışma sıcaklığı	-5 ～ + 60 ℃
Depolama sıcaklığı	-40 ～ + 80°C
şasi Tipi	Masa tipi kutu (245×105×325 mm)

Dönüş Kaybı 50dB 1650nm Dalga Boyu ile 1x4 Masaüstü Optik Anahtar 3
