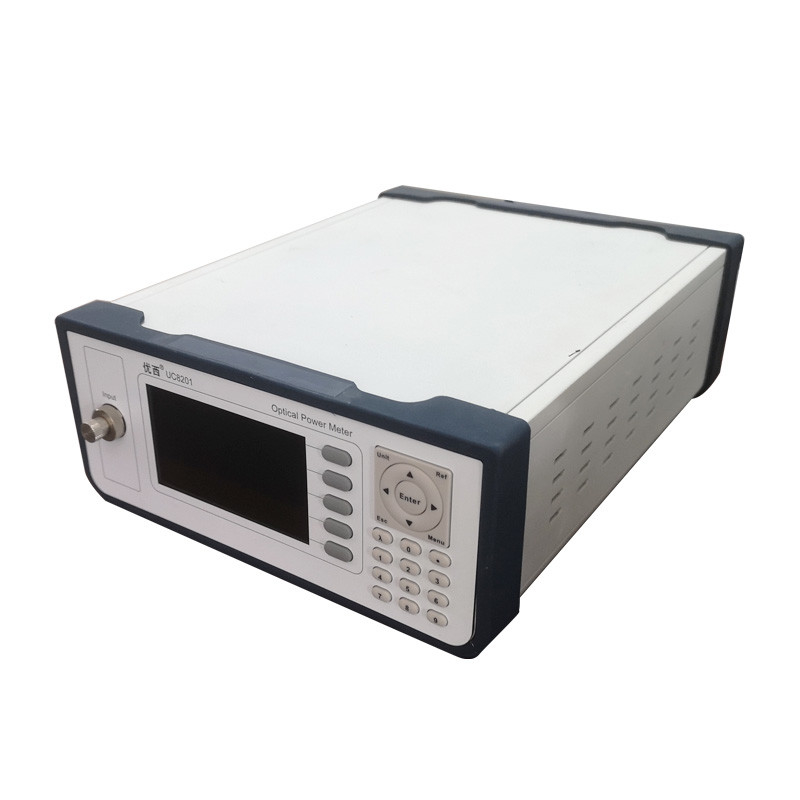

Güç Aralığı +10 ~ -65dBm/+25 ~ -50dBm olan tek kanallı optik güç ölçer
| # model |
UC8204 |
| Kanal Sayısı |
4 |
| Güç aralığı |
+10 ~ -70dBm |
| Dalga boyu aralığı |
850 ~ 1700 nm |
| Kalibrasyon Dalga Boyu |
850/908/1270/1290/1310/1330/1510/1530/1550/1570 nm |
| Örnekleme periyodu |
1 ms (1KHz) |
| Uygulama Fiber Tipi |
62,5 um çekirdek boyutuna kadar standart SM ve MM |
|
mutlak
Referans koşulunda belirsizlik (doğruluk)
|
± %4 (1200 nm ~ 1610 nm) |
|
Akraba
Referans koşulunda belirsizlik (doğruluk)
|
＜ 0,02 dB Tipik |
| Doğrusallık (güç) |
≤ ± 0.05 dB (1200 nm ~ 1610 nm, 0~ -50dBm) |
| Geri dönüş kaybı |
＞ 40 dB |
| Çalışma Sıcaklığı |
0 ～ +40℃ |
| Depolama sıcaklığı |
-30 ～ +80℃ |
| Yeniden Kalibrasyon Süresi |
2 yıl |
| Boyutlar |
245 mm G, 105 mm Y, 320 mm D |
| Ağırlık |
2,0 kg |
UC8202/4optik güç ölçer test sistemleri verimli, kompakt boyutlu, hızlı başlangıçlı ve uygun maliyetlidir.Düşük güç, yüksek güç, tek kanallı ve çift kanallı optik güç ölçer seçenekleri sunarlar.
UC8202/4 2/4 kanallı optik güç ölçerler, genel amaçlı fiber optik test ve ölçüm uygulamaları için üstün performans, ekonomik ve pratik sunar.Yüksek hacimli üretim hatlarında kullanılmak üzere özel olarak tasarlanmıştır.
Ac Güç Kaynağı Gereksinimleri
Cihaz, aşırı gerilim sınıfı II yönetmeliklerine uygundur.Çalışma voltajı 100 ~240V AC voltaj, frekans aralığı 48-66Hz, çalışma voltajı 115V olduğunda, maksimum tüketim akımı 230mA olduğunda;Çalışma voltajı 230V, en fazla
Maksimum tüketim akımı 120mA'dır.
güç kablosu
Uluslararası güvenlik standartlarına göre cihaz, ulusal standartları karşılayan 3 çekirdekli bir güç kablosuyla donatılmıştır.Yalnızca güç kablosunu bağlayın Toprak korumalı bir elektrik prizine takın.
Güç göstergesi
Enstrüman açıldığında güç göstergesi yanar.
İletişim Arayüzü Açıklama
Cihazın arka panelinde USB arabirimi ve RS232 arabirimi olmak üzere iki adet iletişim portu bulunmaktadır.
USB arayüzü
USB arabirimi, cihaza ve PC'ye bağlanabilen standart 4 çekirdekli B tipi bir arabirimdir ve cihaz, izleme yazılımı ile kontrol edilebilir.
RS232 seri bağlantı noktası
Cihazın seri port parametreleri sabit bir değere ayarlanmıştır.Bilgisayarın seri port parametresi Ayarları, alet parametresi Ayarları ile eşleşmelidir.
Sabit parametreler:
Baud hızı: 115.200
Basamak sayısı: 8
Kontrol: Yok
Durdurma numarası: 1
RS232 arayüzü
