Çok kanallı isteğe bağlı 4 Kanal veya 8 Kanal Değişken Optik Zayıflatıcı

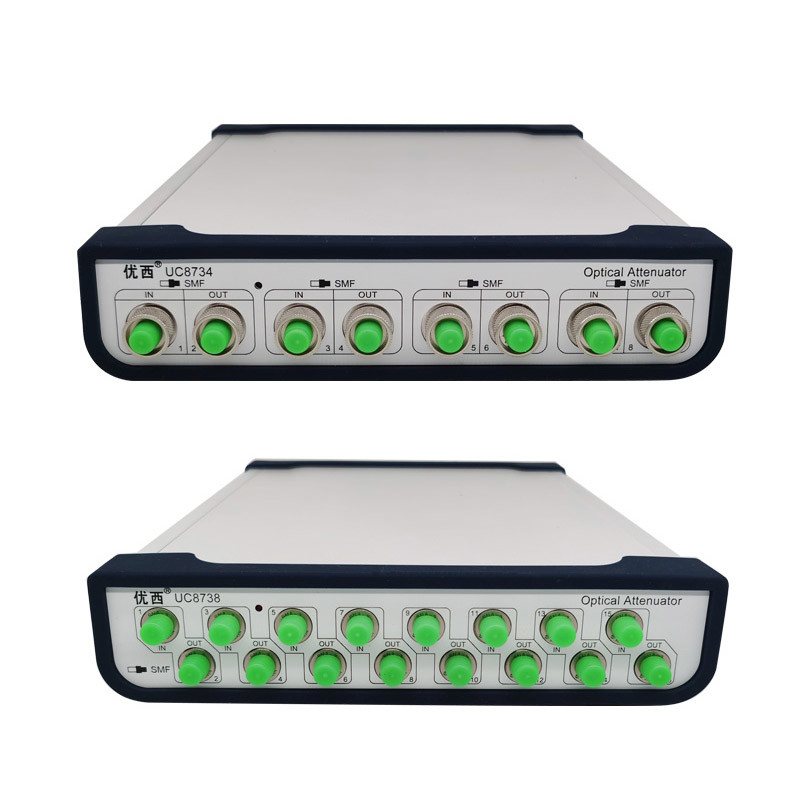

UC8734/8 4/8 kanal optik kontrollü optik zayıflatıcı
Şartname
| # model |
UC8734 |
UC8738 |
| Zayıflatıcı Aralığı |
0~40 dB |
| Kalibrasyon Dalga Boyu |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Ekleme Kaybı |
≤1.5 dB |
| Elyaf Türü |
9/125 um tek mod |
| Konektör Tipi |
FC/UPC Bağlayıcı |
| Zayıflatma Doğruluğu |
≤ ± 0.1 dB (0 ~ 25 dB)
≤ ± 0.02 dB (0 ~ 25 dB Güç kontrolü ile)
|
| tekrarlanabilirlik |
≤ ±0.02 dB |
| Monitör PM'nin ortalama süresi |
1~1000ms |
| Yerleşim Zamanı |
100ms |
| Zayıflama Geçiş Hızı |
0.1 ~ 50 dB/s |
| Geri dönüş kaybı |
> 45 dB |
| Maksimum güvenli giriş gücü |
+20dBm |
| İletişim arayüzü |
PC ile RS232, USB, RJ45 Kontrolü |
| Yeniden Kalibrasyon Süresi |
2 yıl |
| Çalışma Sıcaklığı |
0～ +40℃ |
| Depolama sıcaklığı |
-30～+80℃ |
| Güç |
100~240V |
| Boyutlar |
235 mm G, 55 mm Y, 320 mm D |
| Ağırlık |
3,0 kg |
Ac Güç Kaynağı Gereksinimleri
Cihaz, aşırı gerilim sınıfı II yönetmeliklerine uygundur.Çalışma voltajı 100 ~240V AC voltaj, frekans aralığı 48-66Hz, çalışma voltajı 115V olduğunda, maksimum tüketim akımı 230mA olduğunda;Çalışma voltajı 230V, en fazla
Maksimum tüketim akımı 120mA'dır.
güç kablosu
Uluslararası güvenlik standartlarına göre cihaz, ulusal standartları karşılayan 3 çekirdekli bir güç kablosuyla donatılmıştır.Yalnızca güç kablosunu bağlayın Toprak korumalı bir elektrik prizine takın.
Güç göstergesi
Enstrüman açıldığında güç göstergesi yanar.
İletişim Arayüzü Açıklama
Cihazın arka panelinde USB arabirimi ve RS232 arabirimi olmak üzere iki adet iletişim portu bulunmaktadır.
USB arayüzü
USB arabirimi, cihaza ve PC'ye bağlanabilen standart 4 çekirdekli B tipi bir arabirimdir ve cihaz, izleme yazılımı ile kontrol edilebilir.
RS232 seri bağlantı noktası
Cihazın seri port parametreleri sabit bir değere ayarlanmıştır.Bilgisayarın seri port parametresi Ayarları, alet parametresi Ayarları ile eşleşmelidir.
Sabit parametreler:
Baud hızı: 115.200
Basamak sayısı: 8
Kontrol: Yok
Durdurma numarası: 1
RS232 arayüzü
LAN arayüzü
Çalışma modu: UDP Sunucu modu
Optik çıkış/giriş arayüzü
Lazer sinyal çıkışı için fiber optik konektör arayüzü.Etiket talimatlarına göre FC/PC veya FC/APC konektörlerini ve SMF veya MMF fiber türlerini seçin.
Senkron çıkış çıkışı
SMA konektörü.Işık kaynağı modülü tarama yaparken, senkron çıkış çıkışı tetikleyici bir darbe sinyali verir.
Ürün Özellikleri:
Optik zayıflama ve optik güç çıkışı hızlı ve doğru bir şekilde ayarlanabilir ve optik güç kontrolünün stabilizasyon süresi 100 ms'den azdır.
Çok kanallı zayıflatıcı aynı anda ayarlanır, aynı anda birden fazla bağlantı noktası ölçülür, bu da çok fazla ölçüm süresi kazandırır;
Dahili yüksek hassasiyetli optik güç ölçer, güç izlemenin kararlılığını ve doğruluğunu sağlar;
Basit kullanım, sezgisel grafik kullanıcı arayüzü, aynı anda çok kanallı veri önizlemesi, bir bakışta test durumu;
Küçük boyut, kompakt yapı.Kanal sayısını genişletmek için kademeli kullanım için birden fazla cihaz özelleştirilebilir.
