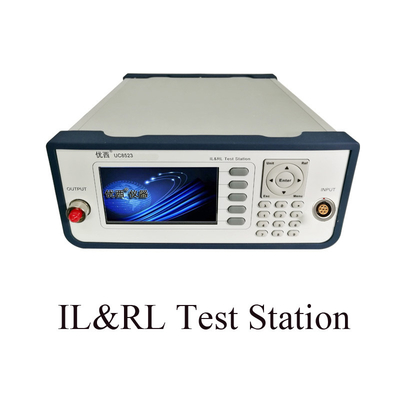

UC8523 Uç Geri Dönüş Kaybı Ölçer 1310Nm 1550Nm Çift Dalga Boyu

UC8523 1310/1550 nm Çift dalga boyu Ekleme/Geri dönüş kaybı ölçer

Genel bir bakış
UC8523B ÇİFT IŞIK KAYNAKLI FİŞ KAYBI CİHAZI BİR TEZGAHTA, SIVI KRİSTAL EKRAN, TEK IŞIK KAYNAĞI ÇIKIŞI (FC/APC ADAPTÖRÜ), FİŞ KAYBI, geri kayıp VE OPTİK GÜÇ CİHAZININ DOĞRUDAN ölçümüdür.
Cihaz, optik iletişim bileşenlerinin testi, kurulum denetimi, özellikle ışık kablosunun bağlantı fişinin ölçümü için UYGUNDUR.Sistem herhangi iki sabit dalga boylu ışık kaynağına kurulabilir.

Kullanıcı Arayüzü Açıklaması

Ev sahibinin ön paneli
Optik çıkış arayüzü FC/APC arayüzüdür

Ana bilgisayarın arka paneli

Güç kaynağı gereksinimleri
UC8523B, aşırı gerilim Seviye II yönetmeliklerine uygundur.Çalışma voltajı 100 ~ 240V AC voltajdır, frekans aralığı 48 ~ 66Hz'dir, çalışma voltajı 115V'dir, maksimum tüketim akımı 230mA'dır;Çalışma voltajı 230V olduğunda maksimum tüketim akımı 120mA'dır.

USB girişi
USB arayüzü, UC8523 ve PC'ye bağlanabilen standart 4 çekirdekli B tipi bir arayüzdür ve cihaz, izleme yazılımı ile kontrol edilebilir.

USB bağlantı kablosu
USB kablosunun uzunluğu 5 m'yi geçemez.Aksi takdirde, yalnızca bir üçüncü taraf USB çevresel genişletici kullanılabilir.Genellikle maksimum uzatma uzunluğu 50 m'ye ulaşabilir.
RS232 seri bağlantı noktası
Cihazın seri port parametreleri sabit bir değere ayarlanmıştır.Bilgisayarın seri port parametresi Ayarları, alet parametresi Ayarları ile eşleşmelidir.

RS232 arayüzü pin tanımı

Not: Seri port iletişimi için kabloyu bağlamak için boş modem kullanın.
