Kelebek Özel Dalga Boyu Ayarlanabilir Lazer Kaynağı Yüksek Kararlılık ± 2nm

Kelebek Özel dalga boyu Lazer Kaynağı Yüksek kararlılık ± 2nm

UC8131 Özel dalga boyu Lazer Kaynağı

bahsettiğimiz
UC812n/UC813n çok kanallı lazer kaynağı, WDM CWDM cihazları, yüksek hassasiyetli WDM cihazları, optik dalga kılavuzu ızgara dizisi AWG cihazları, düzlemsel optik dalga kılavuzu PLC cihazları, optik amplifikatör EDFA ve diğer genel fiber optik ölçüm ve uygulamaları için kullanılabilir.Özellikle, kuplörlerin ve düzlemsel optik dalga kılavuzlarının PLCS'lerinin seri üretimi ve tespiti için uygundur.
özel nokta
UC812n/UC813n çok kanallı lazer kaynağı, yüksek çıkış kararlılığı, küçük boyut, hızlı başlatma ve benzeri özelliklere sahiptir.Işık kaynağı ekipmanı, sabit dalga boyu ışık kaynağı çıkış sinyalinin birden çok kanalını sağlayabilir.Guangzhou youxi ayrıca 850, 980, 1250,1270... 1610,1625 nm'yi ve iki veya dört veya daha fazla dalga boyu ışık kaynağı ekipmanının herhangi bir kombinasyonunu özelleştirebilir.

Ürün Arayüzü Açıklaması

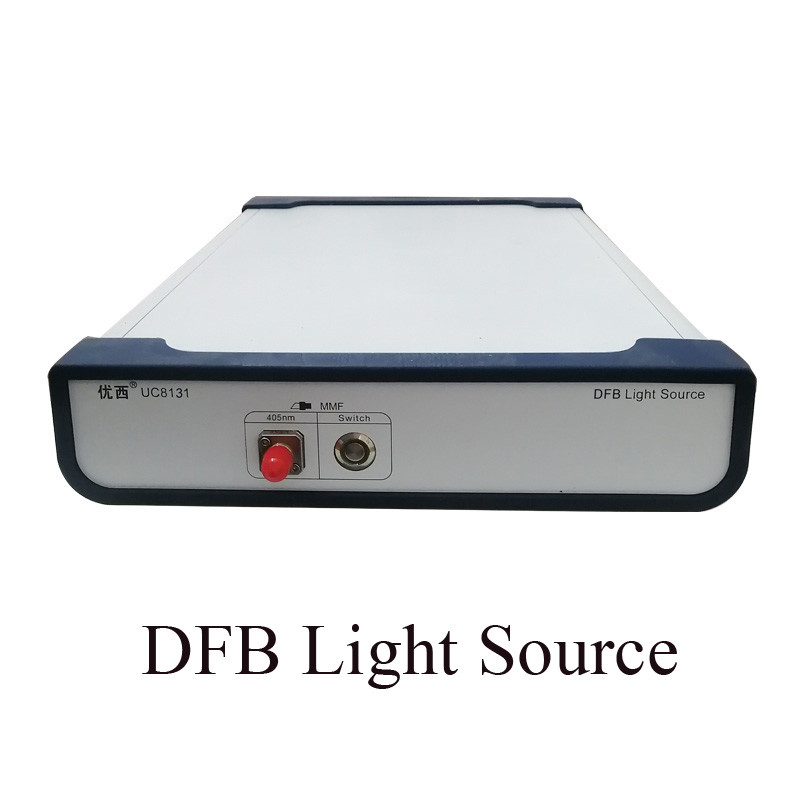

Enstrümanın ön tarafı

Enstrümanın arka tarafında

Güç kaynağı gereksinimleri
Cihaz, aşırı gerilim sınıfı II yönetmeliklerine uygundur.Çalışma voltajı 100 ~ 240V AC voltajdır, frekans aralığı 48 ~ 66Hz'dir, çalışma voltajı 115V'dir, maksimum tüketim akımı 230mA'dır;Çalışma voltajı 230V olduğunda maksimum tüketim akımı 120mA'dır.

İletişim Arayüzü Açıklama
Cihazın arka panelinde USB ve RS232 arayüzü olmak üzere iki adet iletişim portu bulunmaktadır.

USB arayüzü
USB arabirimi, cihaza ve PC'ye bağlanabilen standart 4 çekirdekli B tipi bir arabirimdir ve cihaz, izleme yazılımı ile kontrol edilebilir.

RS232 arayüzü
Cihazın seri port parametreleri sabit bir değere ayarlanmıştır.Bilgisayarın seri port parametresi Ayarları, alet parametresi Ayarları ile eşleşmelidir.

Işık kaynağı çıkış arayüzü
Lazer sinyal çıkışı için ışık kaynağı konektör arayüzü.Gösterge panelindeki fiber tipi etiketine göre FC/PC veya FC/APC konektörlerini ve SMF veya MMF fiberlerini seçin.
Dalga boyu açıklaması, ilgili kanalın dalga boyu değerini görüntüler.

Kanal değiştirme düğmesi
Enstrüman açıldıktan sonra güç anahtarını açın ve kanal değiştirme düğmesinin gösterge ışığı yanıp sönmeye başlar.Bu sırada cihaz kendi kendini test durumuna girer ve kendi kendine test tamamlandıktan sonra kanal gösterge ışığı söner.
Operatör, gerekli dalga boyuna göre ilgili kanal portunu seçmeli, anahtar düğmesine hafifçe dokunmalı ve gösterge ışığını yakmalıdır.Kanalın anahtar düğmesi sabit yanıyorsa, ilgili kanalın lazeri açılmıştır ve kullanılabilir.
