1x4 Masaüstü optik anahtarı

Kullanım talimatları

1. Yapı açıklaması

1.1 Ön Panel Açıklaması

Ön panel

(1) LCD ekran: cihaz adresini, mevcut kanalı ve ilgili bilgileri görüntüler.
(2), ▲ - yukarı tuşu;▼ -- aşağı tuşu;Girin -- Anahtarı onaylayın;Esc -- İptal tuşu.
(3) Güç göstergesi Power1, Power2: çalışan güç kaynağını gösterir.

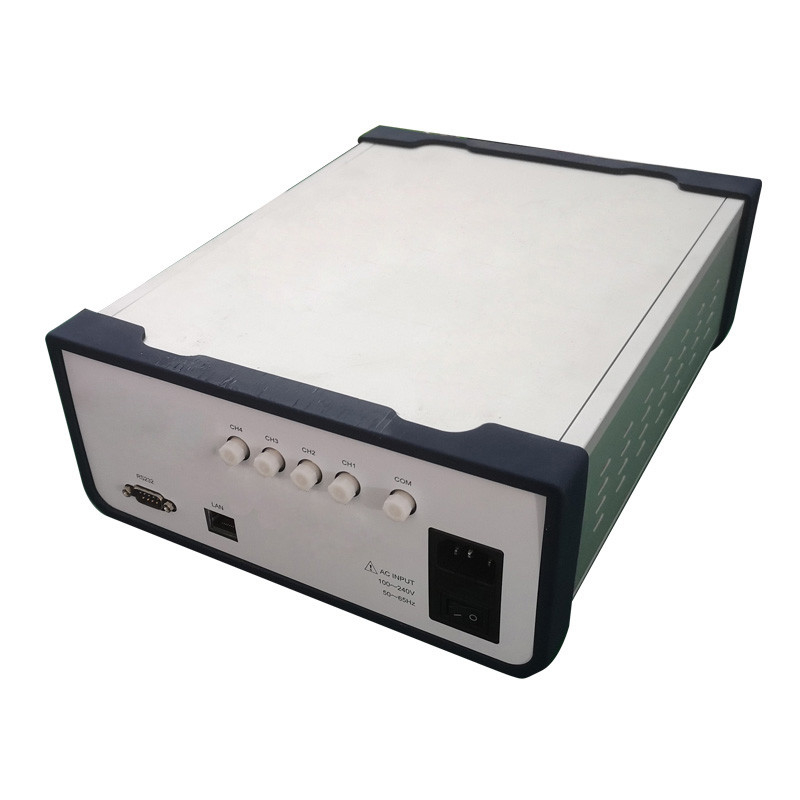

1.2 Arka Panel Açıklaması

Arka panel

(1) RJ45 Ethernet arabirimi, RS-232 seri bağlantı noktası: cihaz izleme verileri için iletişim arabirimi.
(2) AC güç arabirimi: ekipman için AC güç kaynağının giriş arabirimi.
Optik bağlantı noktalarının açıklaması: Aygıt panelindeki G/Ç bağlantı noktaları genel bağlantı noktalarıdır.Kanal numaraları sırasıyla 1, 2, 3 ve 4'tür.

2. Cihaz Bağlantısı Açıklaması

2.1 Dahili optik yol açıklaması

1 x 4 optik anahtarın dahili optik yolunun şematik diyagramı

2.2 İletişim Arayüzü bağlantısı Açıklama

(1) RS-232 arayüzü
Bir aygıtı bilgisayara bağlarken, her iki ucunda da delik bulunan bir DB9 seri bağlantı noktası çapraz kablosu kullanın.Yani, her iki uçtaki pim #2 ve pim #3 çaprazlanır, her iki uçtaki pim #5 bağlanır ve pimlerin geri kalanı bağlı değildir.
(2) RJ45 Ethernet arayüzü
Bir cihazı bir anahtar aracılığıyla bilgisayara bağlarken, düz bir kablo kullanın (her iki uçtaki kablo sırası 1-turuncu ve beyaz, 2-turuncu, 3-yeşil ve beyaz, 4-mavi, 5-mavi ve beyazdır. , 6-yeşil, 7-kahverengi ve beyaz, 8-kahverengi).Cihaz doğrudan bilgisayara bağlandığında çapraz kablolar kullanılmalıdır (bir ucu: 1-turuncu-beyaz, 2-turuncu, 3-yeşil-beyaz, 4-mavi, 5-mavi-beyaz, 6-yeşil, 7-kahverengi-beyaz, 8-kahverengi; diğer ucu: 1- yeşil beyaz, 2- yeşil, 3- turuncu beyaz, 4- mavi, 5- mavi beyaz, 6- turuncu, 7- kahverengi beyaz, 8- kahverengi ).

3. Panel çalıştırma talimatları

(1) Klavye kilidi: Kanal cihazının iletişim arayüzü, paneldeki tuşların kullanımına izin verilip verilmeyeceğini ayarlamak için ilgili komutları gönderir.Ayrıntılar için "İletişim Protokolü Açıklaması"na bakın.Panel tuşu kilitlendiğinde, ilgili parametreler panel üzerinden ayarlanamaz.
(2) Başlangıç ​​arayüzünün kanal değiştirmeye izin verip vermediğinin ayarlanması.

■İlk arayüzde kanal geçişine izin verme prosedürü:①kullanılmasına izin vermek için düğmeye bastığınızda menüye girmek için Enter'a basın.② "1. Kanal kilidi ayarı"nı seçmek için "▲" veya "▼" tuşuna basın;③ Giriş yapmak için "Enter" tuşuna basın.④ "İzin ver" seçeneğini seçmek için "▲" veya "▼" tuşuna basın;⑤ Tamamlamayı onaylamak için "Enter" tuşuna basın.⑥ Tüm süreç boyunca, önceki adıma dönmek için Esc tuşuna basın.

   ■İlk arayüzde bir kanal anahtarını kilitleme prosedürü: (1) kullanılmasına izin verdiğinizde menüye girmek için Enter'a basın.② "1. Kanal kilidi ayarı"nı seçmek için "▲" veya "▼" tuşuna basın;③ Giriş yapmak için "Enter" tuşuna basın.④ "Kilit anahtarı"nı seçmek için "▲" veya "▼" tuşuna basın;⑤ Tamamlamayı onaylamak için "Enter" tuşuna basın.⑥ Tüm süreç boyunca, önceki adıma dönmek için Esc tuşuna basın.

(3) Kanal değiştirme

(5) Otomatik taramanın zamanını ayarlayın ve otomatik taramayı başlatın

■basın①Menüye girmek için tuşuna basın.② "4. Otomatik tarama Ayarları"nı seçmek için "▲" veya "▼" tuşuna basın;③ Giriş yapmak için "Enter" tuşuna basın.④ Tarama aralığının "saatini" seçmek için "▲" veya "▼" tuşuna basın;⑤ Onaylamak için "Enter" tuşuna basın;⑥ "Dakika"yı seçmek için "▲" veya "▼" tuşuna basın;⑦ belirlemek için "Enter" tuşuna basın;⑧ "Saniye"yi seçmek için "▲" veya "▼" tuşuna basın;⑨ Enter'a basın.Saat sıfır değilse otomatik tarama başlatılır.⑩ Tüm süreç boyunca, önceki adıma dönmek için Esc tuşuna basın.

■Otomatik tarama sırasında, panelde taramayı durdurmanın üç yolu vardır: (1) ilk arayüz kanal değiştirmeye izin verdiğinde, taramayı durdurmak üzere kanalları değiştirmek için "▲" veya "▼" düğmesine basın;② Taramayı durdurmak için "2. Zorunlu Kanal Seçimi" altındaki kanalları değiştirin.③ "4. Otomatik tarama Ayarları" menüsünde, taramayı durdurmak için tarama zaman aralığını "00 saat, 00 dakika, 00 saniye" olarak ayarlayın.

(6) Sıkı seri bağlantı noktası kaynakları olması durumunda farklı adreslere sahip birden fazla cihazı kontrol etmek için kullanılabilen cihaz adresi ayarı.

■basın①Menüye girmek için tuşuna basın.② "5. Adres ayarı"nı seçmek için "▲" veya "▼" tuşuna basın;③ Giriş yapmak için "Enter" tuşuna basın.④ "Yeni adres" seçmek için "▲" veya "▼" tuşuna basın;⑤ Tamamlamayı onaylamak için "Enter" tuşuna basın.⑥ Tüm süreç boyunca, önceki adıma dönmek için Esc tuşuna basın.

(7) Seri bağlantı noktası baud hızı ayarı, farklı baud hızlarının Ayarlarını karşılayabilir.Baud hızı şu şekilde ayarlanabilir: 1200, 2400, 4800, 9600, 19200, 57600, 115200, genellikle 19200 olarak ayarlanır. (Not: Baud hızı Ayarları yalnızca yeniden başlatmanın ardından etkinleşir.)

■basın①Menüye girmek için tuşuna basın.② "6. Baud hızı ayarı"nı seçmek için "▲" veya "▼" tuşuna basın;③ Giriş yapmak için "Enter" tuşuna basın.④ "Baud hızı"nı seçmek için "▲" veya "▼" tuşuna basın;⑤ Tamamlamayı onaylamak için "Enter" tuşuna basın.⑥ Tüm süreç boyunca, önceki adıma dönmek için Esc tuşuna basın.

(8) LCD arka ışık gecikme ayarı

■basın①Menüye girmek için tuşuna basın.② "7. LCD arka ışığı"nı seçmek için "▲" veya "▼" düğmesine basın;③ Giriş yapmak için "Enter" tuşuna basın.④ Gecikme süresini seçmek için "▲" veya "▼" tuşuna basın;⑤ Onaylamak için "Enter" tuşuna basın;⑥ Tüm süreç boyunca, önceki adıma dönmek için Esc tuşuna basın.

(9) Hata mesajı istemi

■Hata 1 -- veri taşmasını gösterir.
■Hata 2 - optik anahtar modülünün yanlış çalıştığını gösterir.

.4.Üst bilgisayar izleme açıklaması

Cihaz, otomatik ölçüm veya gerçek zamanlı izleme (seri port izleme sistemi veya seri port yazılımı kullanılarak) veya uzaktan izleme gerçekleştirmek için ön paneldeki RS-232 (veya RS-485) arayüzü aracılığıyla bilgisayardan kontrol sinyallerini alabilir. Ethernet portu aracılığıyla.

4.1.Program kontrol talimatı
(1) Bu alet aynı anda yalnızca bir komut çalıştırabilir.Genellikle bir sonraki talimatı girmeden önce programın karşılık gelen değeri döndürmesini bekleyin.
(2) Lütfen büyük harf kullanın.
(3) Keskin braketi "& LT;" giringerçek operasyonda.Açılış karakteri olarak parantez içinde ">"Terminatör olarak.
