1 Kanal Değişken Optik Zayıflatıcı ve Güç Ölçer Aralığı +5 ~ -70dBm

1/2-Kanal Optik Zayıflatıcı ve Güç Ölçer Aralığı +5 ~ -70dBm

UC8752 2 Kanallı Optik Zayıflatıcı ve Güç Ölçer

Ürün Özellikleri:

Optik zayıflama ve optik güç çıkışı hızlı ve doğru bir şekilde ayarlanabilir ve optik güç kontrolünün stabilizasyon süresi 100 ms'den azdır.
Çok kanallı zayıflatıcı aynı anda ayarlanır, aynı anda birden fazla bağlantı noktası ölçülür, bu da çok fazla ölçüm süresi kazandırır;

Dahili yüksek hassasiyetli optik güç ölçer, güç izlemenin kararlılığını ve doğruluğunu sağlar; Basit kullanım, sezgisel grafik kullanıcı arayüzü, aynı anda çok kanallı veri önizlemesi, bir bakışta test durumu;

Ürün Arayüzü Açıklaması

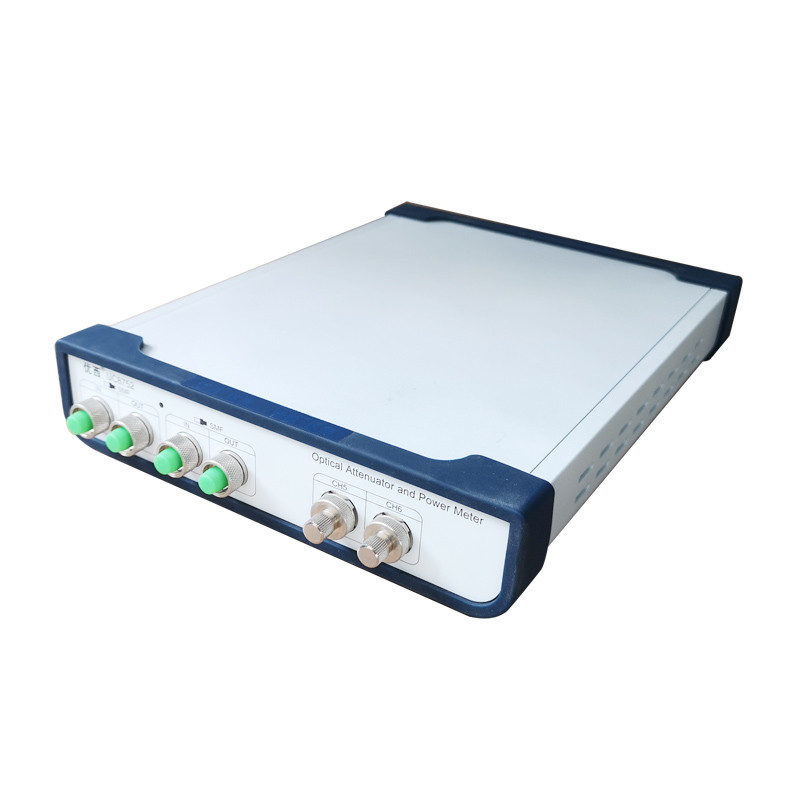

Enstrümanın ön tarafı

Not: CH1-CH2 ve CH3-CH4, optik zayıflatıcılardır, CH5 ve CH6, güç ölçerlerdir.

Enstrümanın arka tarafında

Güç kaynağı gereksinimleri
UC8752, aşırı basınç Sınıf II yönetmeliklerine uygundur.Çalışma voltajı 100~240V AC voltaj, frekans aralığı 48-66Hz, çalışma voltajı 115V'de maksimum tüketim akımı 230mA'dır;Çalışma voltajı 230V, maksimum tüketim akımı 120mA'dır.

Güç göstergesi
Enstrüman açıldığında güç göstergesi yanar.

İletişim Arayüzü Açıklama
UC8752 optik zayıflama ve optik güç ölçerin arka panelinde USB bağlantı noktaları ve USB bağlantı noktaları RS232 arabirimi olan iki iletişim bağlantı noktası bulunur.

USB arayüzü
USB arayüzü, UC8752 ve PC'ye bağlanabilen standart 4 çekirdekli B tipi bir arayüzdür ve cihaz, izleme yazılımı ile kontrol edilebilir.

RS232 arayüzü pin tanımı

RS232 kabloya bağlı

RS232 bağlantı kablosunun konektör pininin tanımı:
