4 Kanal Optik Güç Ölçer Güç Aralığı +10 ~ -65dBm/+25 ~ -50dBm

2/4 Kanal Güç Ölçer Güç Aralığı +10 ~ -65dBm/+25 ~ -50dBm

UC8202 2 Kanallı Güç Ölçer

Genel bir bakış

UC8202 çift KANAL OPTİK GÜÇ Ölçer, Guangzhou Youxi Company'den yüksek hassasiyetli ve geniş aralıklı optik güç ölçüm cihazının yükseltilmiş bir versiyonudur.Cihaz, optik gücün doğrudan ölçümü ve optik zayıflama kaybının göreceli ölçümü için kullanılabilen iki bağımsız güç ölçer kanalı sağlar.

UC8202 çift kanallı optik güç ölçer, çıplak fiber fikstür ile donatılabilir, test daha uygun ve hızlıdır, büyük boyutlu HD LCD ekran ölçüm parametreleri, panel düğmesi parametreleri doğrudan ayarlar, işlem çok basittir.Güç ölçer, daha geniş bir güç ölçüm aralığı, daha hızlı tepki hızı, daha yüksek kararlılık ile yeni bir veri toplama ve işleme yöntemini benimser.

Kullanıcı Arayüzü Açıklaması

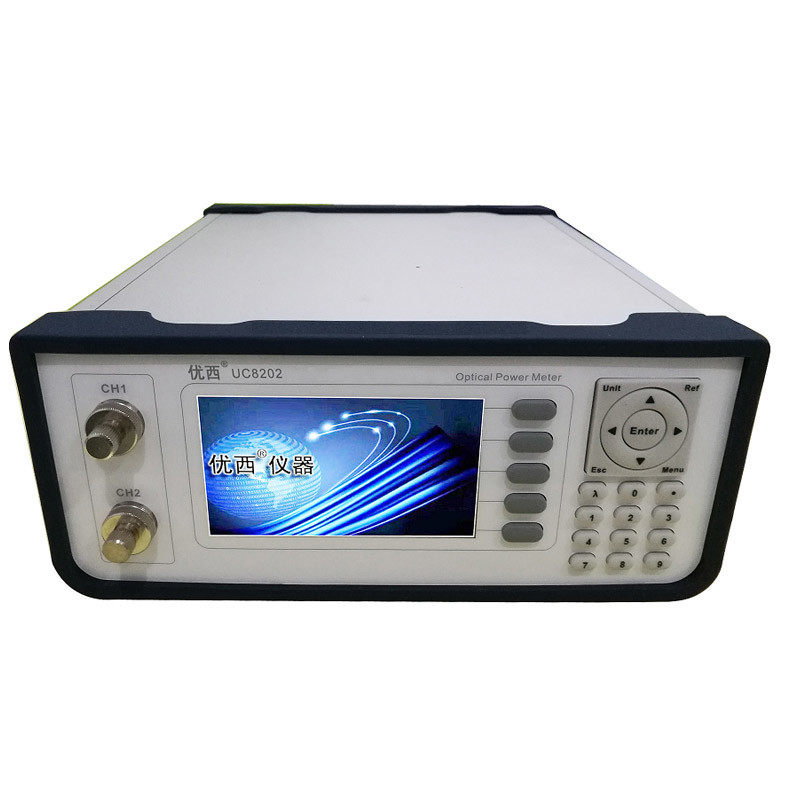

Ev sahibinin ön paneli
Örnek olarak UC8202 masaüstünü alın:

Görüntülemek

LCD, optik gücün gerçek zamanlı ölçümlerini, çalışma dalga boylarını, güç referans değerlerini ve her iki kanal için ortalama zaman değerlerini görüntüler.

Anahtarlar

Güç ölçer cihazının kontrol işlemi ve parametre ayarı tuşuna basılarak yapılır.

Optik giriş kanalı
Lazer sinyal giriş arayüzü, adaptör, ürünü satın alırken müşteri tarafından belirtilen standart FC/PC veya FC/APC adaptör bağlantısını seçebilir.

Ana bilgisayarın arka paneli

Güç kaynağı gereksinimleri
Cihaz, aşırı gerilim sınıfı II yönetmeliklerine uygundur.Çalışma voltajı 100 ~ 240V AC voltajdır, frekans aralığı 48 ~ 66Hz'dir, çalışma voltajı 115V'dir, maksimum tüketim akımı 230mA'dır;Çalışma voltajı 230V olduğunda maksimum tüketim akımı 120mA'dır.

USB girişi
USB arabirimi, cihaza ve PC'ye bağlanabilen standart 4 çekirdekli B tipi bir arabirimdir ve cihaz, izleme yazılımı ile kontrol edilebilir.

USB bağlantı kablosu
USB kablosunun uzunluğu 5 m'yi geçemez.Aksi takdirde, yalnızca bir üçüncü taraf USB çevresel genişletici kullanılabilir.Genellikle maksimum uzatma uzunluğu 50 m'ye ulaşabilir.

RS232 seri bağlantı noktası
Cihazın seri port parametreleri sabit bir değere ayarlanmıştır.Bilgisayarın seri port parametresi Ayarları, alet parametresi Ayarları ile eşleşmelidir.
