Güç Kontrolü Ekleme Kaybı ≤1.5dB ile 4Ch Değişken Optik Zayıflatıcı

UC8734 4 kanallı optik kontrollü optik zayıflatıcı

Ürün Arayüzü Açıklaması

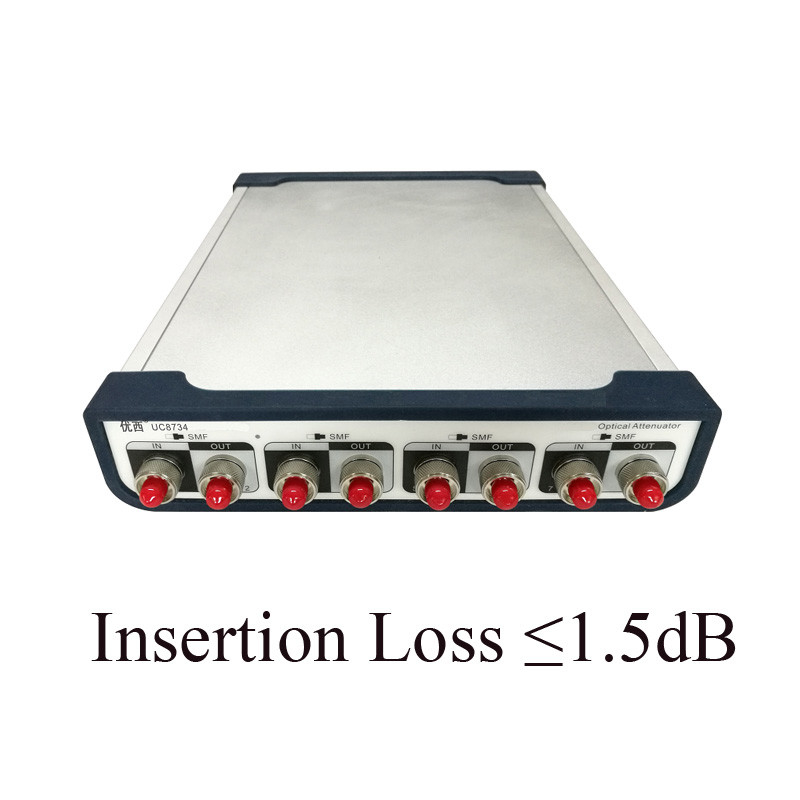

Enstrümanın ön tarafı

                                       UC8734, 4 kanallı tek modlu bir optik zayıflatıcıdır

"IN", ışık kaynağı girişi ve "OUT", ışık kaynağı çıkışıdır.

Enstrümanın arka tarafında

Ac Güç Kaynağı Gereksinimleri

Cihaz, aşırı gerilim sınıfı II yönetmeliklerine uygundur.Çalışma voltajı 100 ~240V AC voltaj, frekans aralığı 48-66Hz, çalışma voltajı 115V olduğunda, maksimum tüketim akımı 230mA olduğunda;Çalışma voltajı 230V, en fazla
Maksimum tüketim akımı 120mA'dır.

güç kablosu

Uluslararası güvenlik standartlarına göre cihaz, ulusal standartları karşılayan 3 çekirdekli bir güç kablosuyla donatılmıştır.Yalnızca güç kablosunu bağlayın Toprak korumalı bir elektrik prizine takın.

Güç göstergesi

Enstrüman açıldığında güç göstergesi yanar.

İletişim Arayüzü Açıklama

Cihazın arka panelinde USB arabirimi ve RS232 arabirimi olmak üzere iki adet iletişim portu bulunmaktadır.

USB arayüzü

USB arabirimi, cihaza ve PC'ye bağlanabilen standart 4 çekirdekli B tipi bir arabirimdir ve cihaz, izleme yazılımı ile kontrol edilebilir.

RS232 seri bağlantı noktası

Cihazın seri port parametreleri sabit bir değere ayarlanmıştır.Bilgisayarın seri port parametresi Ayarları, alet parametresi Ayarları ile eşleşmelidir.

Sabit parametreler:
Baud hızı: 115.200
Basamak sayısı: 8
Kontrol: Yok
Durdurma numarası: 1

RS232 arayüzü

LAN arayüzü

Çalışma modu: UDP Sunucu modu

Optik çıkış/giriş arayüzü

Lazer sinyal çıkışı için fiber optik konektör arayüzü.Etiket talimatlarına göre FC/PC veya FC/APC konektörlerini ve SMF veya MMF fiber türlerini seçin.

Senkron çıkış çıkışı

SMA konektörü.Işık kaynağı modülü tarama yaparken, senkron çıkış çıkışı tetikleyici bir darbe sinyali verir.

Ürün Özellikleri:

Optik zayıflama ve optik güç çıkışı hızlı ve doğru bir şekilde ayarlanabilir ve optik güç kontrolünün stabilizasyon süresi 100 ms'den azdır.
Çok kanallı zayıflatıcı aynı anda ayarlanır, aynı anda birden fazla bağlantı noktası ölçülür, bu da çok fazla ölçüm süresi kazandırır;
Dahili yüksek hassasiyetli optik güç ölçer, güç izlemenin kararlılığını ve doğruluğunu sağlar;
Basit kullanım, sezgisel grafik kullanıcı arayüzü, aynı anda çok kanallı veri önizlemesi, bir bakışta test durumu;
Küçük boyut, kompakt yapı.Kanal sayısını genişletmek için kademeli kullanım için birden fazla cihaz özelleştirilebilir.
