Program Kontrollü Masaüstü Optik Zayıflatıcı Ekleme Kaybı 1.8dB Doğruluk 0.1dB

Program Kontrollü Optik Zayıflatıcı Ekleme Kaybı 1.8dB Doğruluk0.1dB

UC8130 Çok Kanallı DFB Lazer Kaynağı

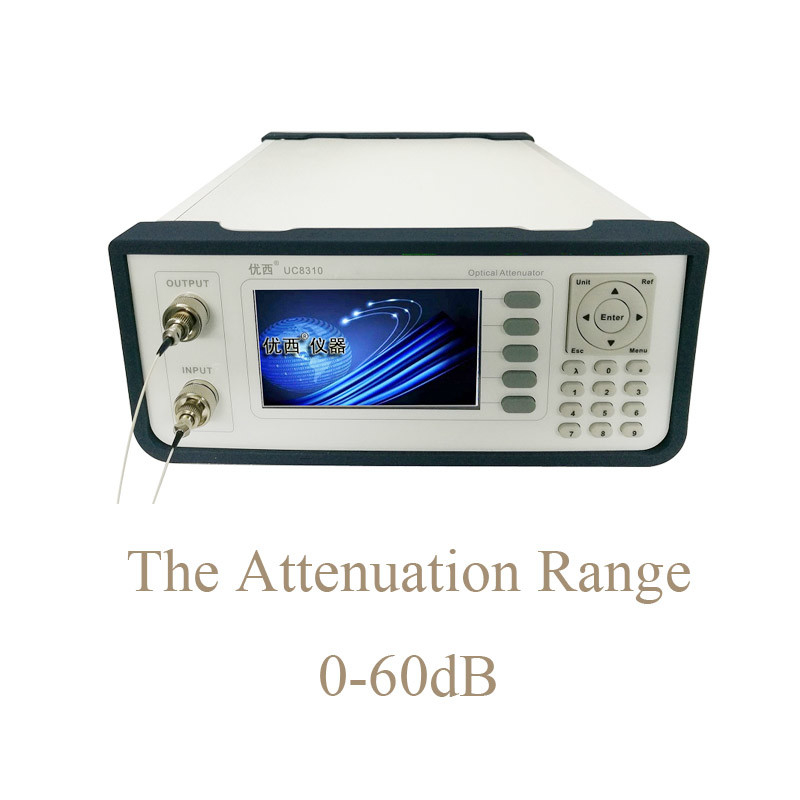

UC8310/UC8320 masaüstü optik zayıflatıcı, yüksek hassasiyetli, geniş aralıklı bir optik güç azaltma aracıdır. Daha büyük bir SNR ve daha hızlı yanıt hızına sahip yeni veri toplama ve işleme yöntemi benimsenmiştir ve geniş ve sürekli ayarlanabilir dinamik zayıflama aralığına ulaşabilmektedir. 0-60 dB.
UC8310/UC8320 masaüstü optik zayıflatıcı, esas olarak DWDM sisteminde kanal dengeleme, güç dengeleme, kazanç eğimi ve güç ayarının yanı sıra AWG & PLC bileşenlerinin, optik amplifikatörlerin ve diğer genel optik fiberlerin optik ölçümü ve uygulaması için kullanılır.

UC8310'u örnek alın:

Kullanıcı Arayüzü Açıklaması

Ev sahibinin önden görünüşü

Optik çıkış portları ve optik giriş portları FC/PC portlarıdır.Örnek olarak UC8310'u alın:

Güç kaynağı gereksinimleri

UC8310/UC8320 masaüstü optik zayıflatıcı, aşırı voltaj Sınıf II yönetmeliklerine uygundur. Çalışma voltajı 100 ~ 240V AC voltajdır, frekans aralığı 48 ~ 66Hz'dir, çalışma voltajı 115V'dir, maksimum tüketim akımı 230mA'dır;Çalışma voltajı 230V, maksimum tüketim akımı 120mA'dır.

Güç Kablosu Gereksinimleri

Uluslararası güvenlik standartlarına göre cihaz, ulusal standartları karşılayan 3 çekirdekli bir güç kablosuyla donatılmıştır. Güç kablosunu yalnızca toprak korumalı elektrik prizine bağlayın.

İletişim arayüzü

USB girişi

USB arabirimi, UC8310/UC8320 ve PC'ye bağlanabilen standart 4 çekirdekli B tipi bir arabirimdir ve cihaz, izleme yazılımıyla kontrol edilebilir.

USB bağlantı kablosu

USB kablosunun uzunluğu 5 m'yi geçemez.Aksi takdirde, yalnızca bir üçüncü taraf USB çevresel genişletici kullanılabilir.Genellikle maksimum uzatma uzunluğu 50 m'ye ulaşabilir.

RS232 seri bağlantı noktası

Cihazın seri port parametreleri sabit bir değere ayarlanmıştır. Bilgisayarın seri port parametre Ayarları, alet parametre Ayarları ile eşleşmelidir.

RS232 arayüzü pin tanımı

RS232 kabloya bağlı

RS232 bağlantı kablosunun konektör pininin tanımı:

Not: Seri port iletişimi için kabloyu bağlamak için boş modem kullanın.
