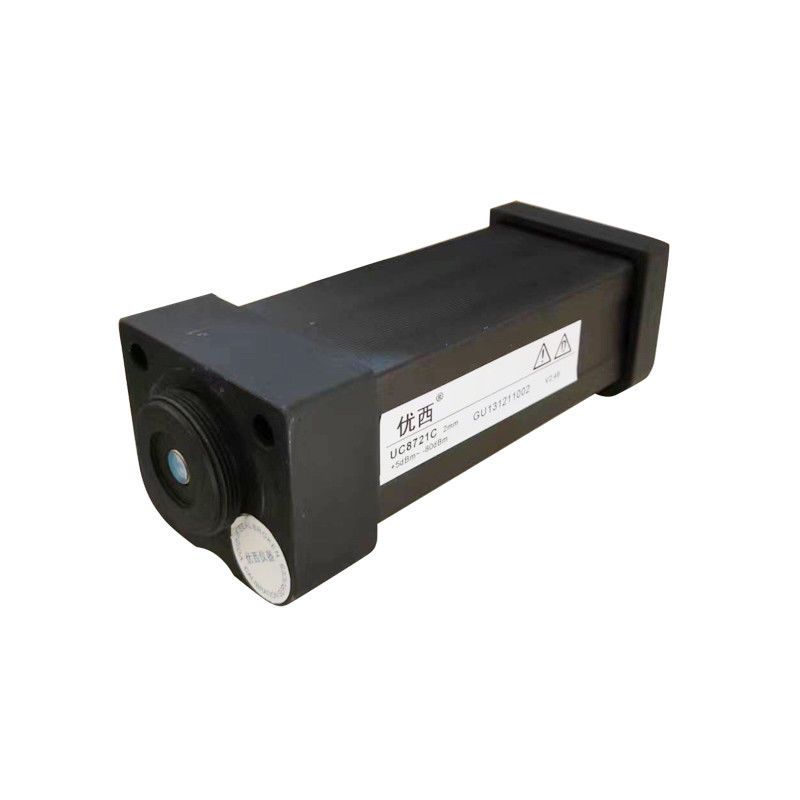

UC8721 USB Optik Güç Ölçer Modülü

Ürün tanıtımı

   UC8721, bir USB arabirimi optik güç ölçer modülüdür.Örnekleme süresi mikrosaniyeye ulaşır ve verileri yüksek hızda toplayabilir ve işleyebilir.

UC8721 optik güç ölçer modülü, PC'ye bağlı bir USB iletişim bağlantı noktası sağlar.Operatör, UC8721'i kontrol etmek için Demo programını kullanır, ölçüm değerlerini görüntüler ve parametreleri ayarlar.UC8721 optik güç ölçüm modülü, DWDM Bileşenlerini, AWG&PLC bileşenlerini, optik amplifikatörleri test etmede ve diğer genel amaçlı fiber optik test ve ölçüm uygulamalarını gerçekleştirmede üstün performans sunar.Diğer UC Instruments güç ölçer modülleri ile karşılaştırıldığında, UC8721, yüksek hızlı örnekleme ve kompakt boyuta sahiptir ve çeşitli biçimlerde ve çoklu kanallarda bir araya getirilen optik güç ölçer örnekleme sistemi için özellikle uygundur.

Yazılım kullanılmalıdır

UC8721 optik güç ölçer modülü, yerleşik USB iletişim kablosu aracılığıyla bir PC ile iletişim kurabilir.UC8721 optik güç ölçer modülü, modül parametrelerini ayarlamak ve tüm uygulama işlemlerini gerçekleştirmek için Guangzhou Youxi tarafından sağlanan uygulama yazılımını kullanabilir.

Bir kapı arayüzü ile tanımlayın

USB'den 1B4 çekirdek korumalı kabloya

İletişim portu, iletişim kurmak için doğrudan PC'ye bağlanabilen 1B4 çekirdekli koruyucu kabloya USB'ye bağlanır.

Senkron giriş portu

SMA konektörünü kullanan senkron sinyal giriş portu, darbe tetikleme sinyalini dışarıdan alır, yükselen kenar etkilidir.

Optik giriş arayüzü

Lazer sinyali giriş bağlantı noktası. Optik güç ölçer modülüne bir fiber optik atlama kablosu bağlandığında, ortada bir bağlantı adaptörü gerekir. Bağlantı adaptörü, güç ölçer konektörü ve fiber konektör tipine uygun olmalıdır.

Aşağıdaki şekil, referans olarak optik fiberleri UC8721 optik güç ölçere bağlamak için iki tipik bağlantı adaptörünü listeler.
