235mm Geniş Bant Işık Kaynağı Çoklu Bant Opsiyonel Güç Yoğunluğu -30dBm

Geniş bantlı ışık kaynağı çok bantlı seçmeli güç yoğunluğu -30dBm

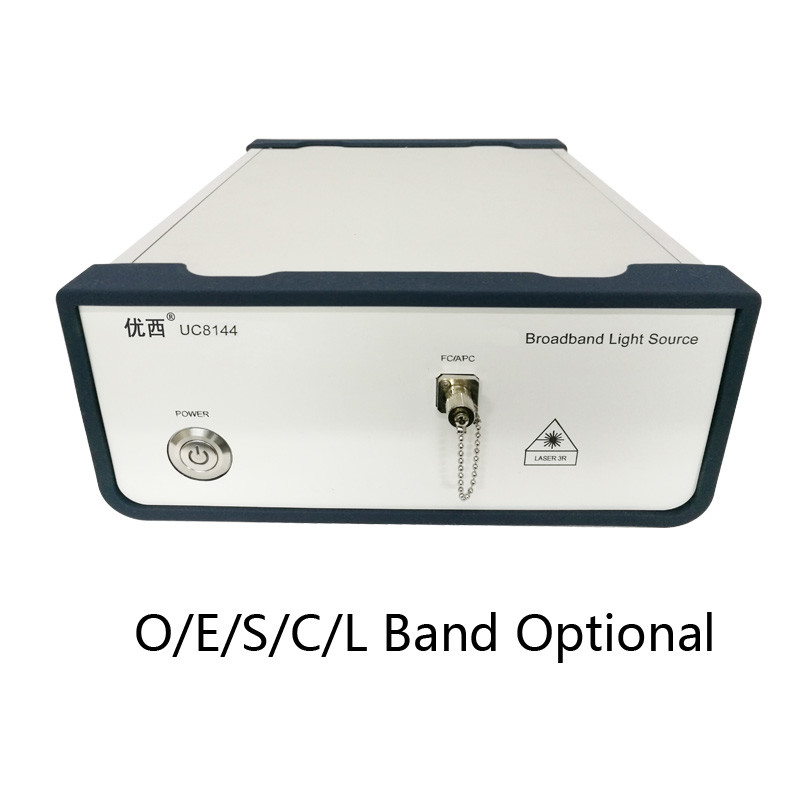

UC8144 Geniş bantlı ışık kaynağı

Kullanım talimatları

1- Güç kaynağı.

Cihazı çalıştırmadan önce, giriş voltajının cihazın nominal giriş voltajı olup olmadığını ve topraklamanın iyi olup olmadığını kontrol edin. Işık kaynağı 220V AC 50Hz AC güç kaynağı kullanır.

2Anahtar bölümün açıklaması

 Güç anahtarı:Güç kablosunu bağladıktan sonra, cihazın bu güç anahtarını açın ve güç göstergesi yanıp sönsün.

Lazer anahtarı:Lazer çıkış ışığını açmak veya kapatmak için bu tuşa basın, ancak lazer korumasının içindeki ışık kaynağı, tuşa basıldıktan sonra yazılım yavaş çalıştırma ve yavaş kapatma teknolojisini kullanarak,Işığı normal olarak açmak ya da tamamen kapatmak 30 saniye sürer., yukarı hareket, lazerin ON durumunda olduğunu gösterir;, aşağı çak, lazerin OFF durumunda olduğunu gösterir. Işık kaynağı hafıza fonksiyonuna sahiptir. Lazer açıldığında,Işık kaynağının çıkış gücü otomatik olarak son çıkış gücüne geri dönecektir..

3. Makineyi aç/kapat talimatları

Başlama sırası:

1) Gücü açmak için Güç düğmesine basın
2) Lazerin çıkış kapağını çıkarın ve eşleşen atlayıcıyı bağlayın.
3) Lazer açmak için Lazer ON düğmesine basın.

Not:1. Güç kaynağı kapatıldıktan sonra, güç kaynağı yeniden başlatılmadan önce en az 30 saniye geçmelidir. Aksi takdirde, lazer hizmet ömrü etkilenecektir.
2, ısıtıma başlamak için ışık kaynağının istikrarlı çalışması 30 dakikaya ihtiyaç duyar.

Kapatma sırası:
1) Lazer ON tuşuna bas.
2) Güç kaynağını kapatmak için güç düğmesine basın.

4. İzleyici ışığı
Güç Güç göstergesi: Güç kaynağı normal ise, gösterge kırmızıdır.
İşaret üzerinde lazer: Normalde çalıştırıldığında lazer yeşil.

1.Durumluluk hususları: Işık kaynağı son derece kararlıdır. Kullanım sırasında ürünün çıkış istikrarını sağlamak için lütfen aşağıdakilere dikkat edin:
1) Kullanmadan önce, lütfen çıkış kuyruk lif uç yüzünü temiz tutun, özellikle çıkış uç yüzünde kir varsa, çıkış optik gücünü ve istikrarını etkileyecektir.
2) Ürünü kirli ve titreşimli ortamda kullanmaktan kaçının. Ürün hassas optik bileşenler içerir. Daha fazla toz ve titreşim bileşenlerin kalitesini bozar.Bu da ürünün kararlılığının azalmasına neden olur..
3) Ürünün sıcaklık ve nem değişimlerinin büyük olduğu ortamlarda kullanılmaması gerekir.Verilen istikrar indeksi, çevresel değişikliklerin küçük bir aralığında verilir.Sıcaklık ve nem büyük ölçüde değiştiğinde, ekipman otomatik olarak istikrarlı bir denge oluşturacak ve bu süre zarfında istikrar daha da kötüleşecek.Aygıt çalıştırıldığında belirli bir ısı stabilizasyon süresi gereklidir. 30 dakika önerilir.
4) Kaynağı bağlamak için iyi kalitede ve ekipmanla eşleşen arayüzü olan optik atlayıcıyı kullanın.İsasen, atlayıcının ne kadar kısa olursa o kadar iyi ve atlayıcının serbestçe hareket etmesine izin vermeyin..

2Yansıtılan ışık kontrolü:
Yüksek güçlü lazerler için, yansıtılan herhangi bir ışık lazerin dengesiz çalışmasına veya hatta lazerin hasar görmesine neden olabilir.cihazların kötü Return Loss indeksi, ve ışığın kendisi veya belirli optik yol yapıları tarafından lazera getirilen diğer dalga boyları. Işık kaynağını optik yola bağlamadan önce,Yansıtılan ışığın cihazın içine girmemesini sağlamak.

3.ESD Önleme:
Dahili lazer ve bazı yongalar elektrostatik hassas cihazlardır.cihaz onarılmaz şekilde hasar görebilirBu nedenle, cihazın iyi yere bağlanması ve operatörün elektrostatik koruma önlemleri alması önerilir.

4Güç kaynağı:
Giriş güç kaynağının cihaz özellikleri tarafından gerekli olan gerilim ve akım aralığında olduğundan emin olun ve cihaz kullanılırken kazara güç kesilmesin.

5Kişisel güvenlik:
Işık kaynağı çalışırken, ışık kaynağı çıkış noktası veya dış bağlantı jumper portu olursa olsun, optik fiber çıkış uç yüzüne doğrudan bakmayın.Cildinizi doğrudan parlak ışığa maruz bırakmayın., ciddi yaralanmalara neden olabilir.
