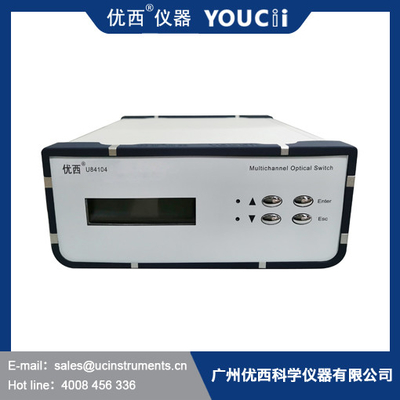

Geri Dönüş Kaybı ile 2/4/8/16 Masaüstü Optik Anahtar 50dB Çalışma Dalga Boyu 1260 ～ 1650nm
1*4 Masaüstü Optik Anahtar
Başvuru:
FSW1×4-SM-C tek modlu optik anahtar, çok kanallı optik yol değiştirme işlevine sahip bir cihazdır.
Esas olarak aşağıdaki kullanımlara sahiptir:
çok kanallı ışık izlemenin optik iletim sistemi;
LAN nasıl ışık/dedektör otomatik değişimi, optik algılama çok noktalı dinamik izleme sistemi;
optik fiber, optik cihazlar, ağ ve saha mühendisliği kablo testi için optik test sistemi;
ayarlanabilir optik cihaz.
Teknik göstergeler:
test dalga boyu 1310 nm, 1550 nm
fiber türleri: tekli mod
optik arayüz: FC/PC
ekleme kaybı: 1 db veya daha az
dönüş kaybı: p 45 db
karışma: - 70 db veya daha az
geçiş süresi: 12 ms veya daha az (bitişik kanal değiştirme sırası)
cinsiyetten sonraki ağırlık: + / - 0,02 dB veya daha az
life of life: 3 x 107 kez veya daha fazla
çalışma sıcaklığı: - 20 ~ + 60 ℃
depolama sıcaklığı: - 40 ~ + 70 ℃
güç kaynağı gereksinimleri: AC 220 v
kontrol arayüzü: RS - 232
kasa boyutu: 290 mm * 120 mm * 260 mm
Özellikler
|
|
U84104 |
| dalga boyu |
1260 ～ 1650nm |
| testin dalga boyu |
1310nm / 1550nm |
| ekleme kaybı |
≤1,2 dB |
|
|
≤±0,05 dB |
|
|
≥50dB |
|
|
≥55dB |
- polarizasyona bağlı kayıp
|
≤0,25 |
| polarizasyona bağlı kayıp |
≤0,05 |
| geçiş süresi |
≤ 10ms(bitişik sıra anahtarı) |
|
|
SM(9/125um,optik fiberi koruyan polarizasyon) |
|
|
FC/PC |
|
|
RJ45,RS-232 |
| çalışma güç kaynağı |
çift AC: 85 ～ 264 V(50/60Hz) |
| Çalışma sıcaklığı |
-5 ～ + 60 ℃ |
| Depolama sıcaklığı |
-40 ～ + 80°C |
| şasi Tipi |
- Masa tipi kutu (245×105×325 mm)
|
